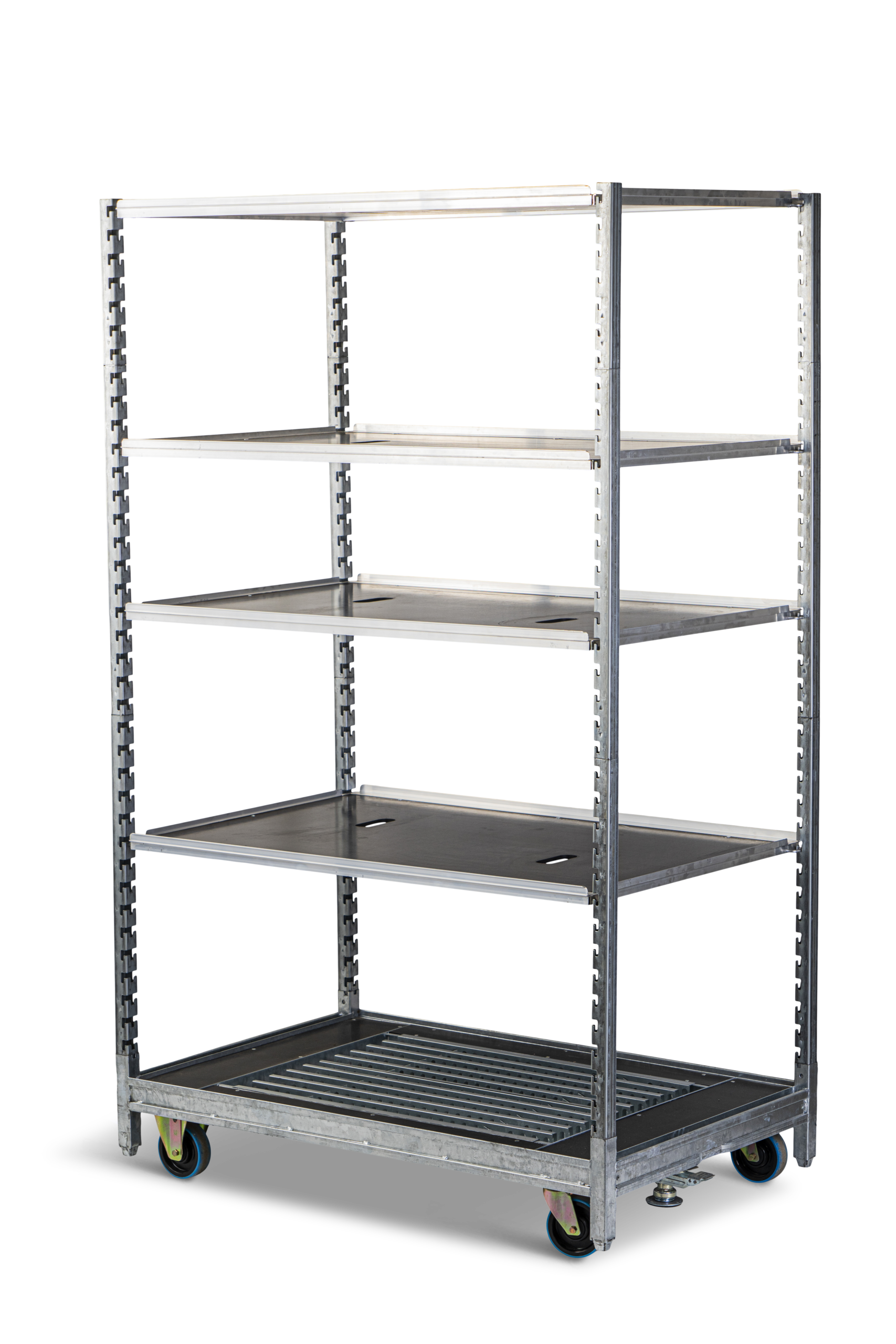

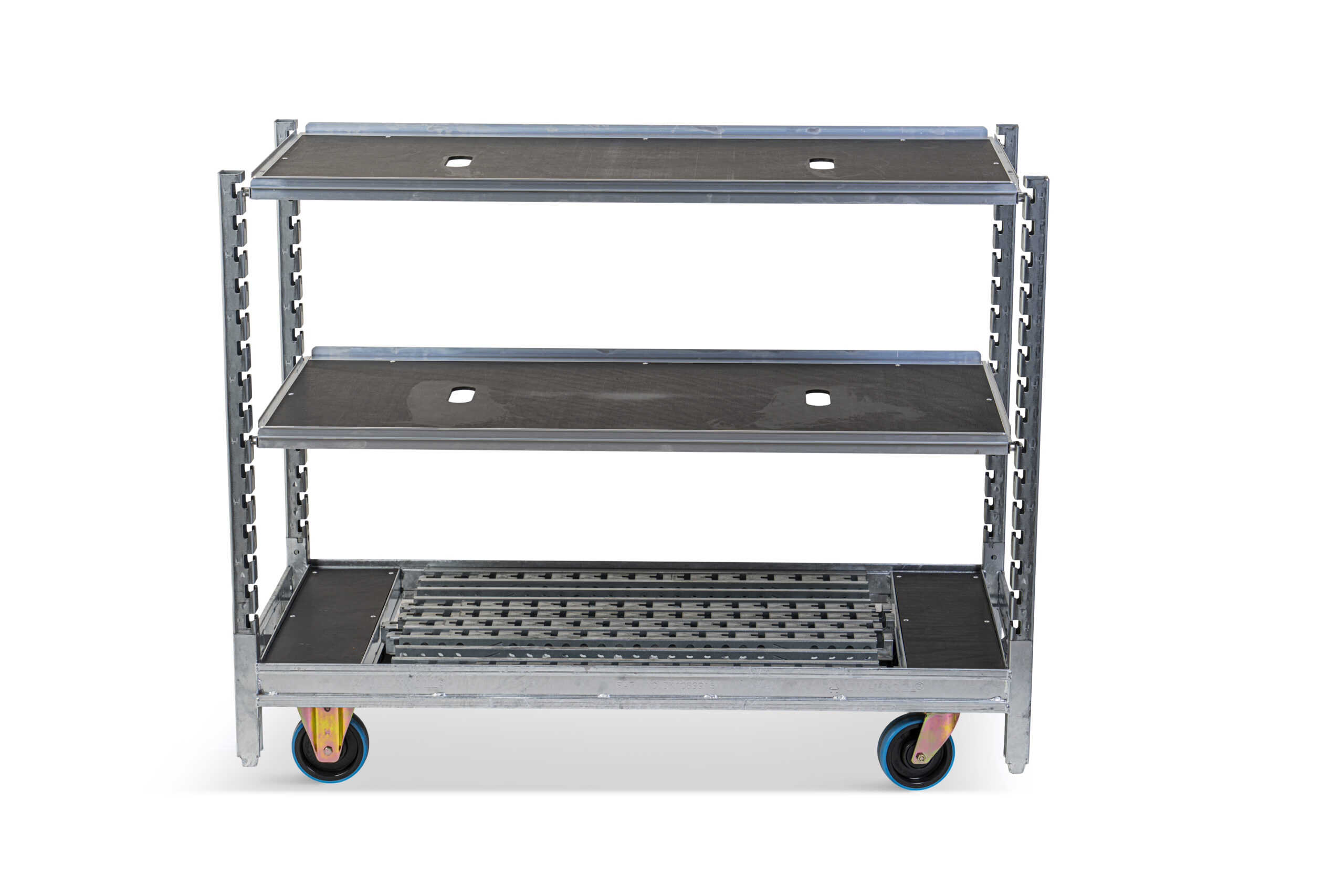

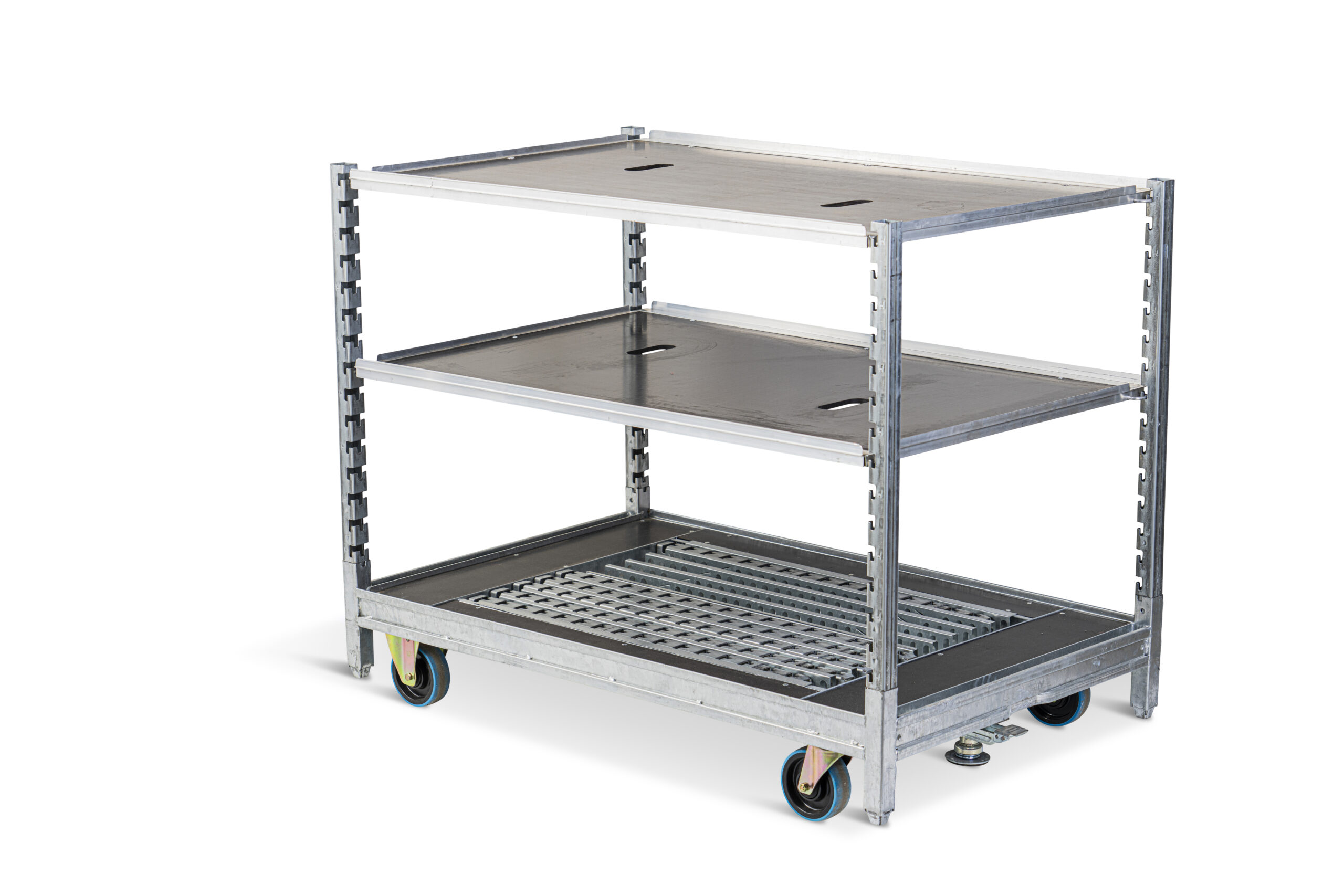

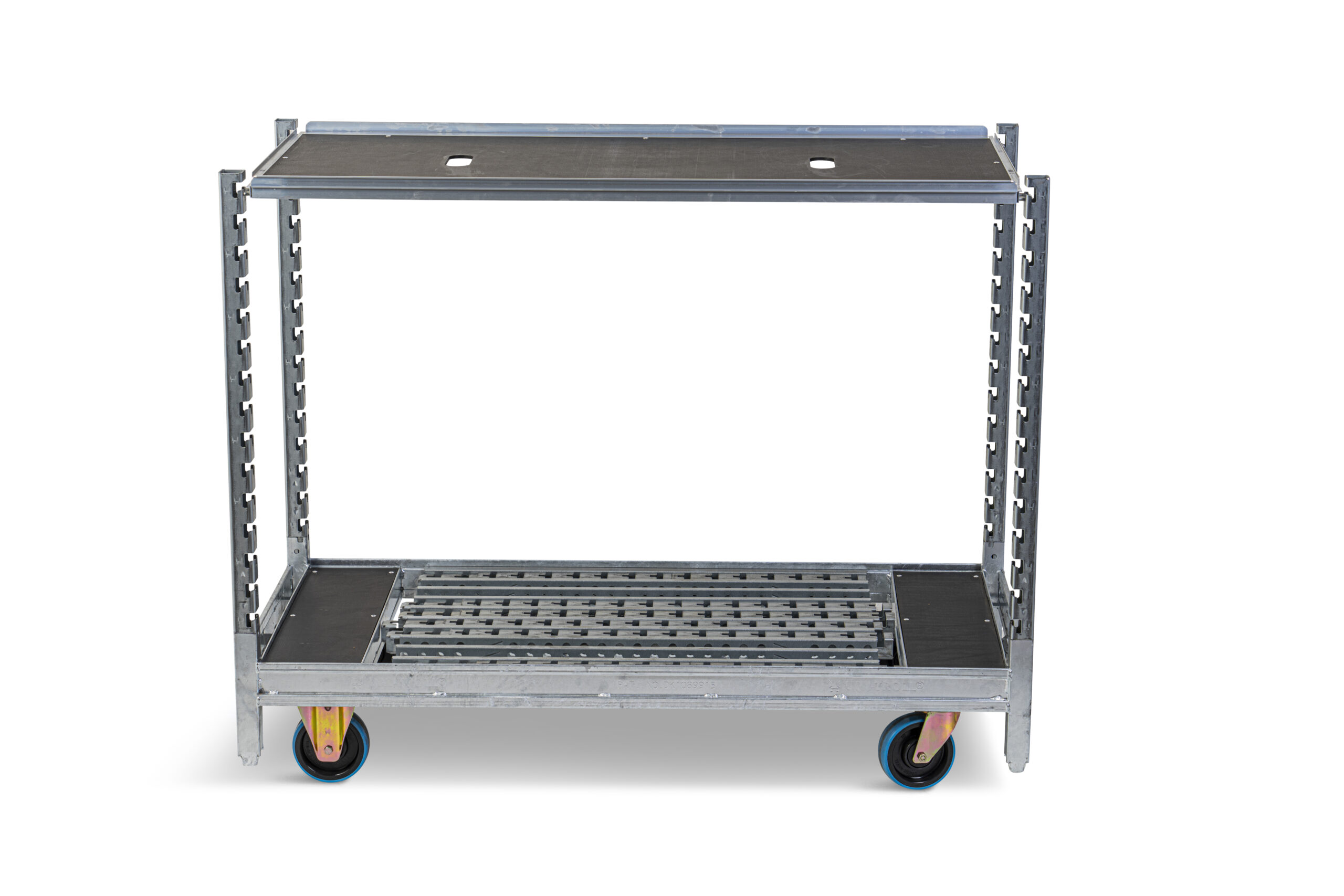

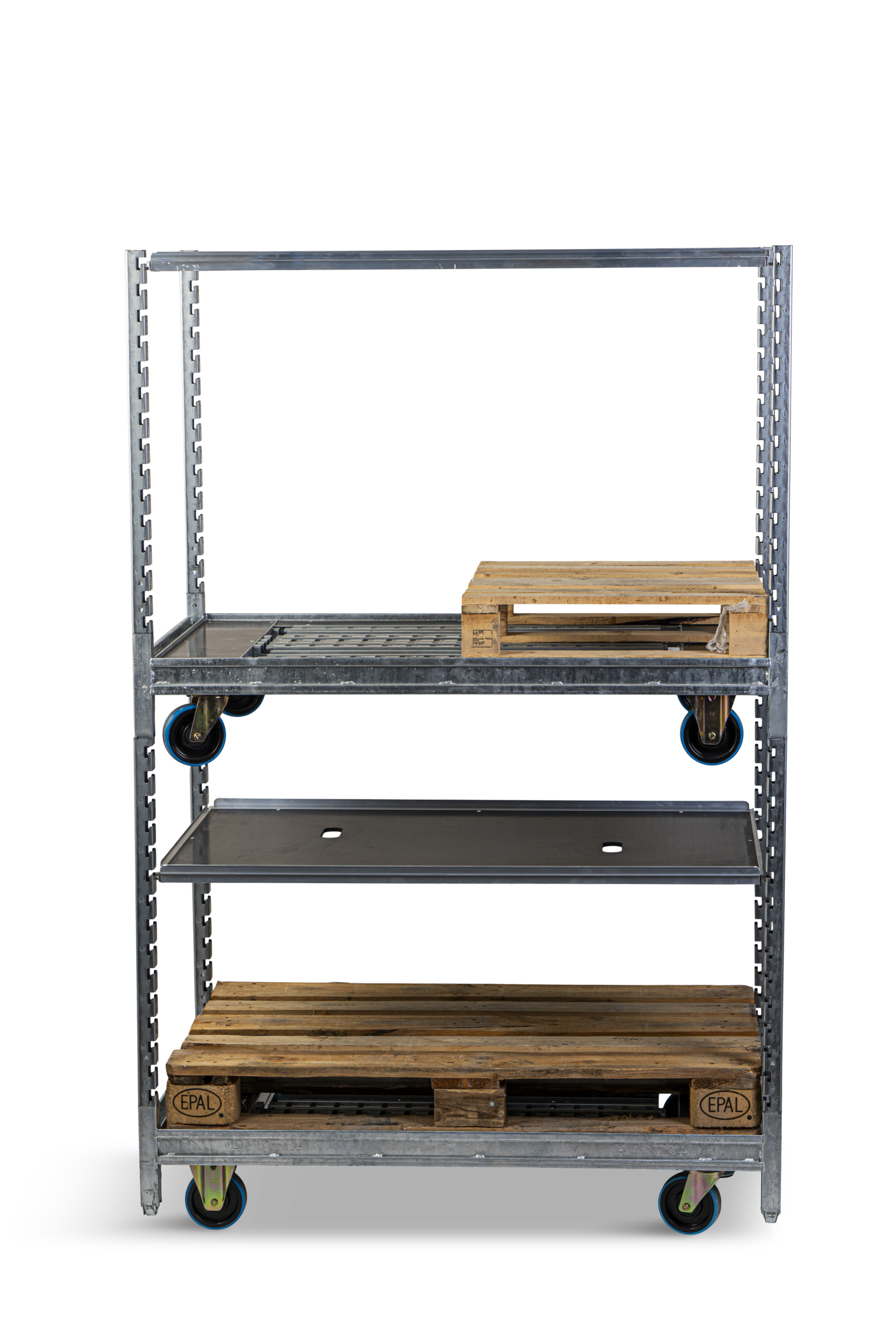

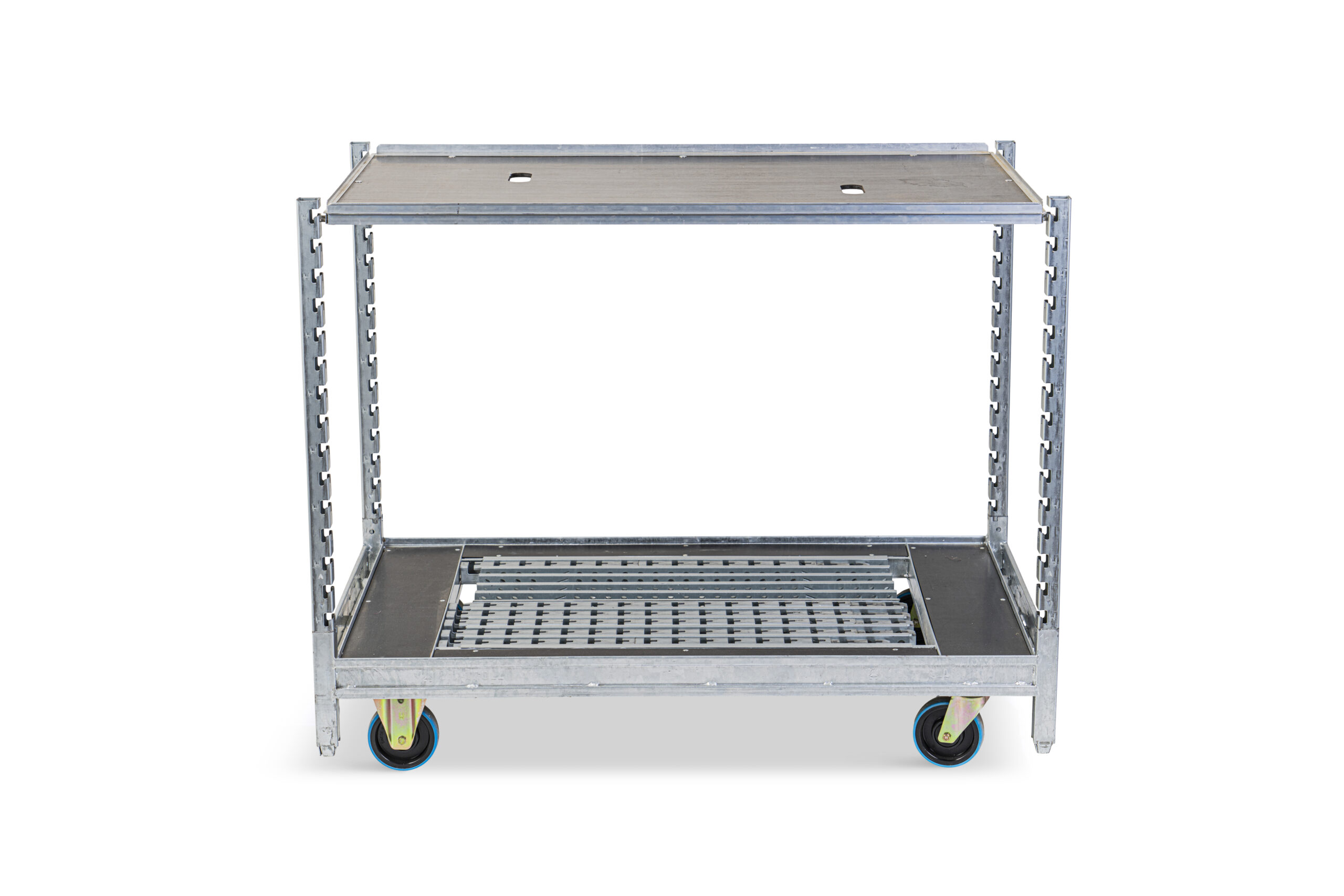

UNI-TROLL Trolley M4 - Europallet formaat past perfect!

Maximale flexibiliteit dankzij gepatenteerde hoekstijlen

De UNI-TROLL M4 onderscheidt zich door zijn gepatenteerde, gedeelde hoekstijlen (corner posts):

• 8 hoekstijlen van 75 cm

• 4 verlengstukken van 35 cm

• Voorzien van gepatenteerde koppelfixatie

Deze modulaire opbouw maakt meerdere hoogtecombinaties mogelijk. Hierdoor stemt u de trolley eenvoudig af op uw specifieke goederenstroom of transporthoogte.

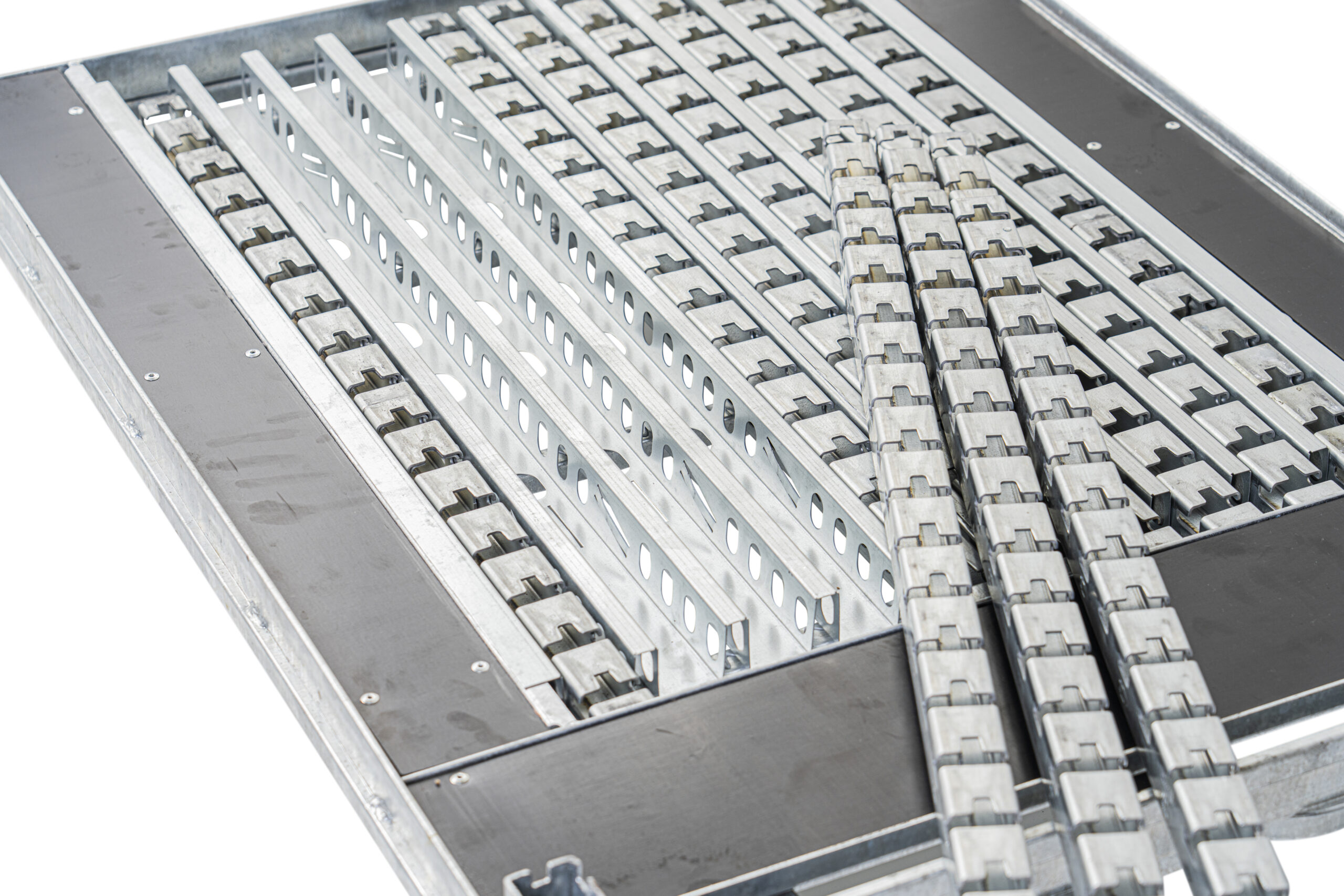

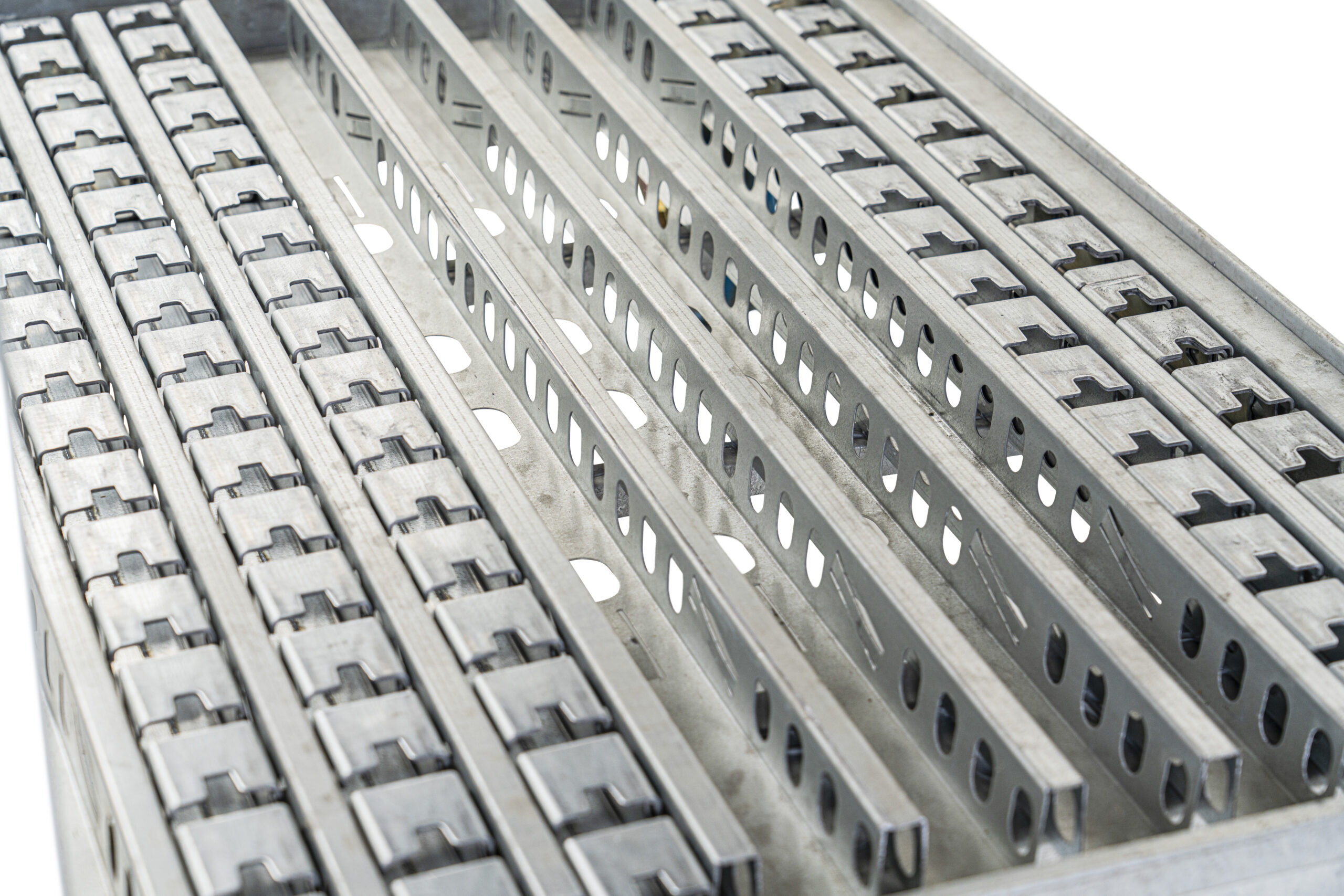

De hoekstijlen kunnen veilig worden opgeborgen in het geïntegreerde postmagazijn in het basisframe. Dit zorgt voor:

• Geordende opslag

• Geluidsreductie tijdens transport

• Bescherming tegen beschadiging

• Eenvoudige handling, zowel handmatig als geautomatiseerd

Stapelbaar systeem – maximale benutting van transportvolume

Een essentiële eigenschap van de UNI-TROLL M4 is het slimme stapelconcept.

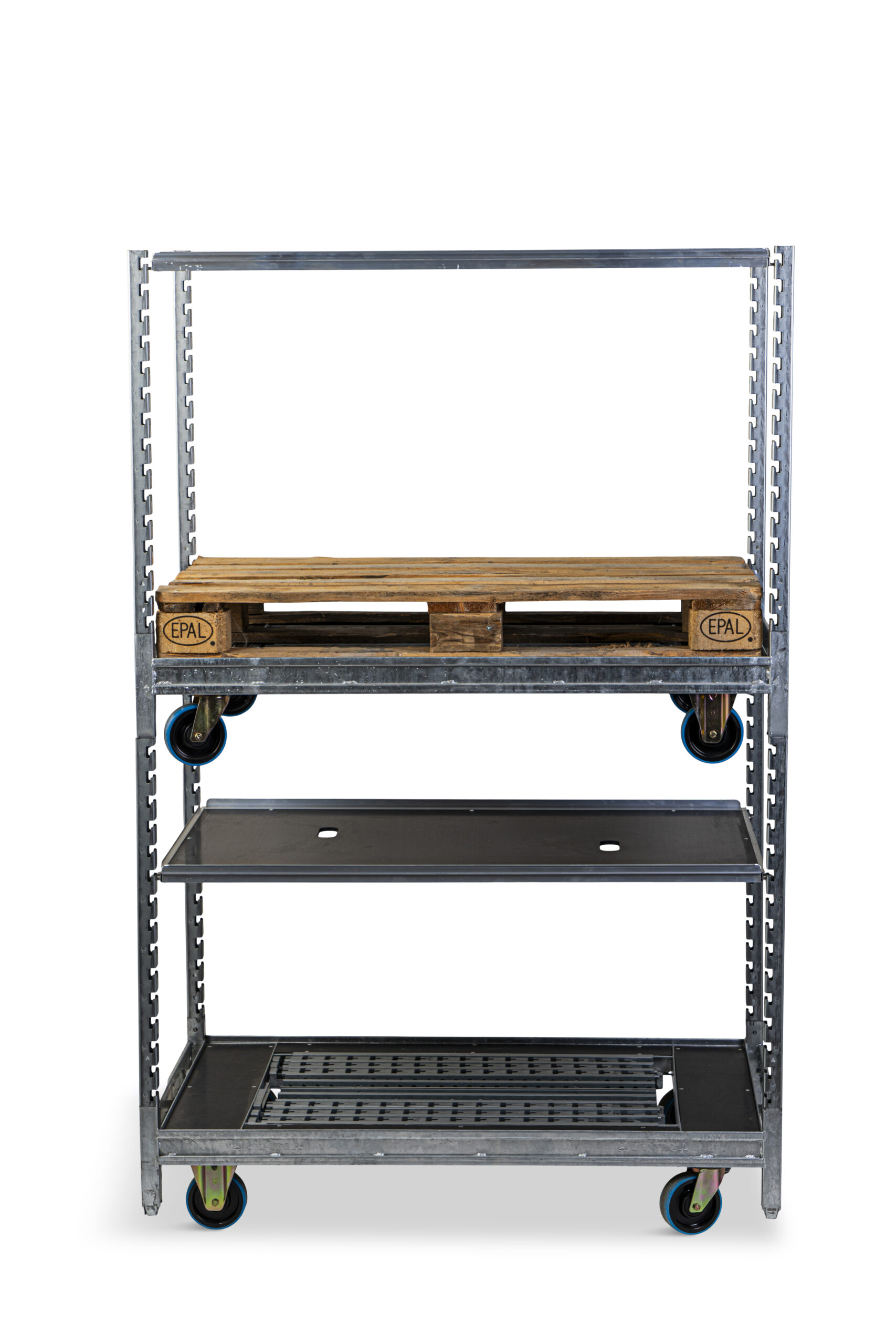

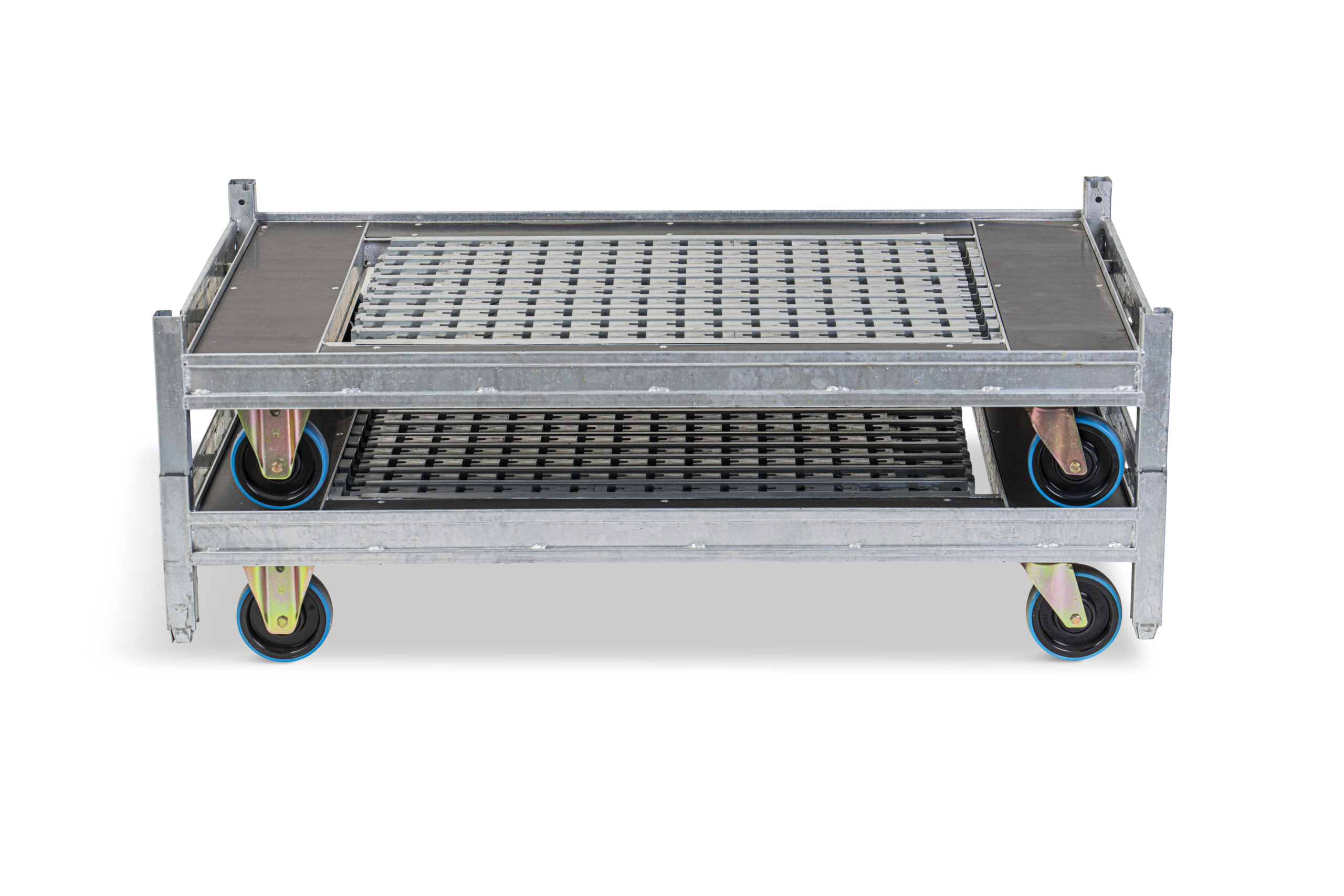

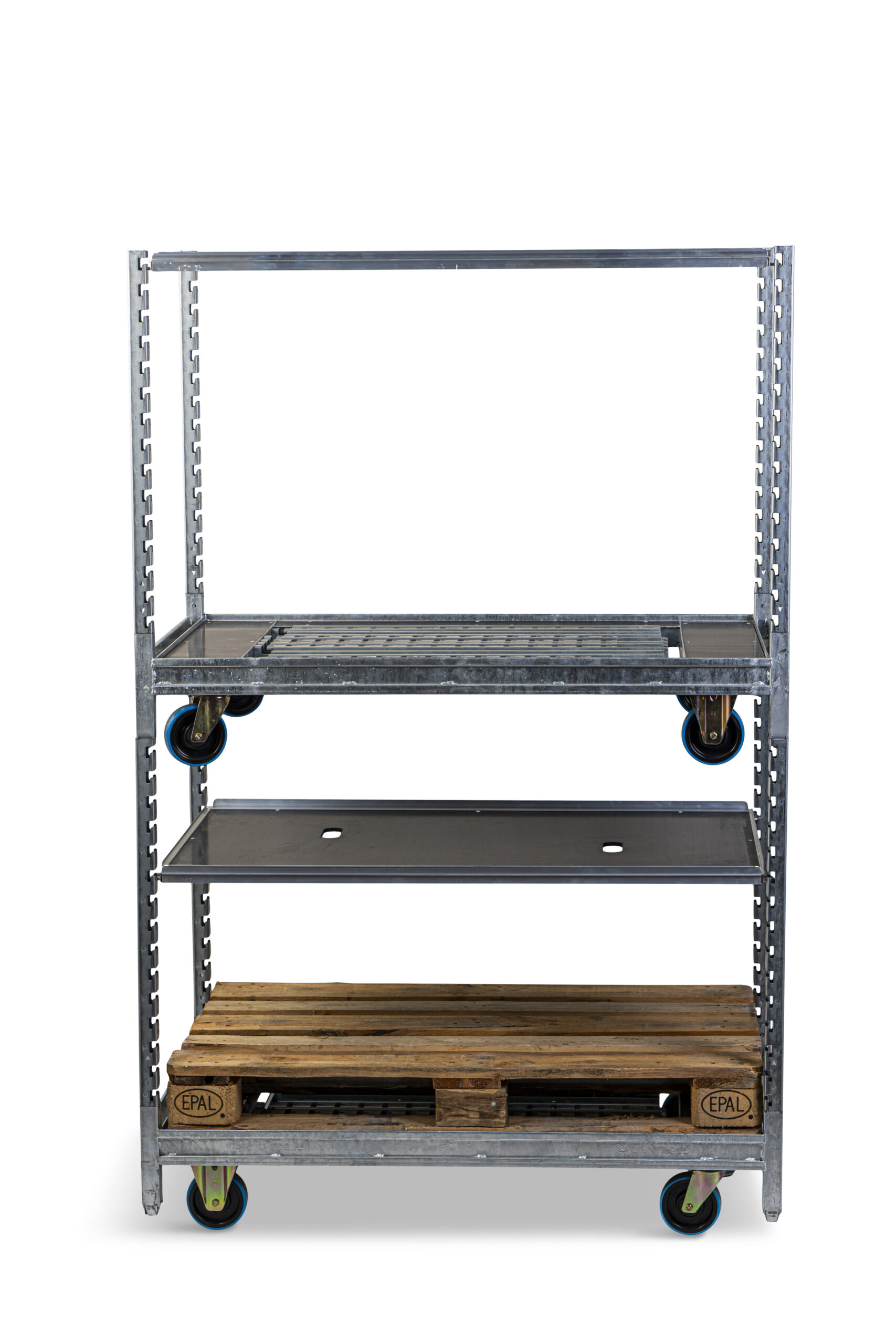

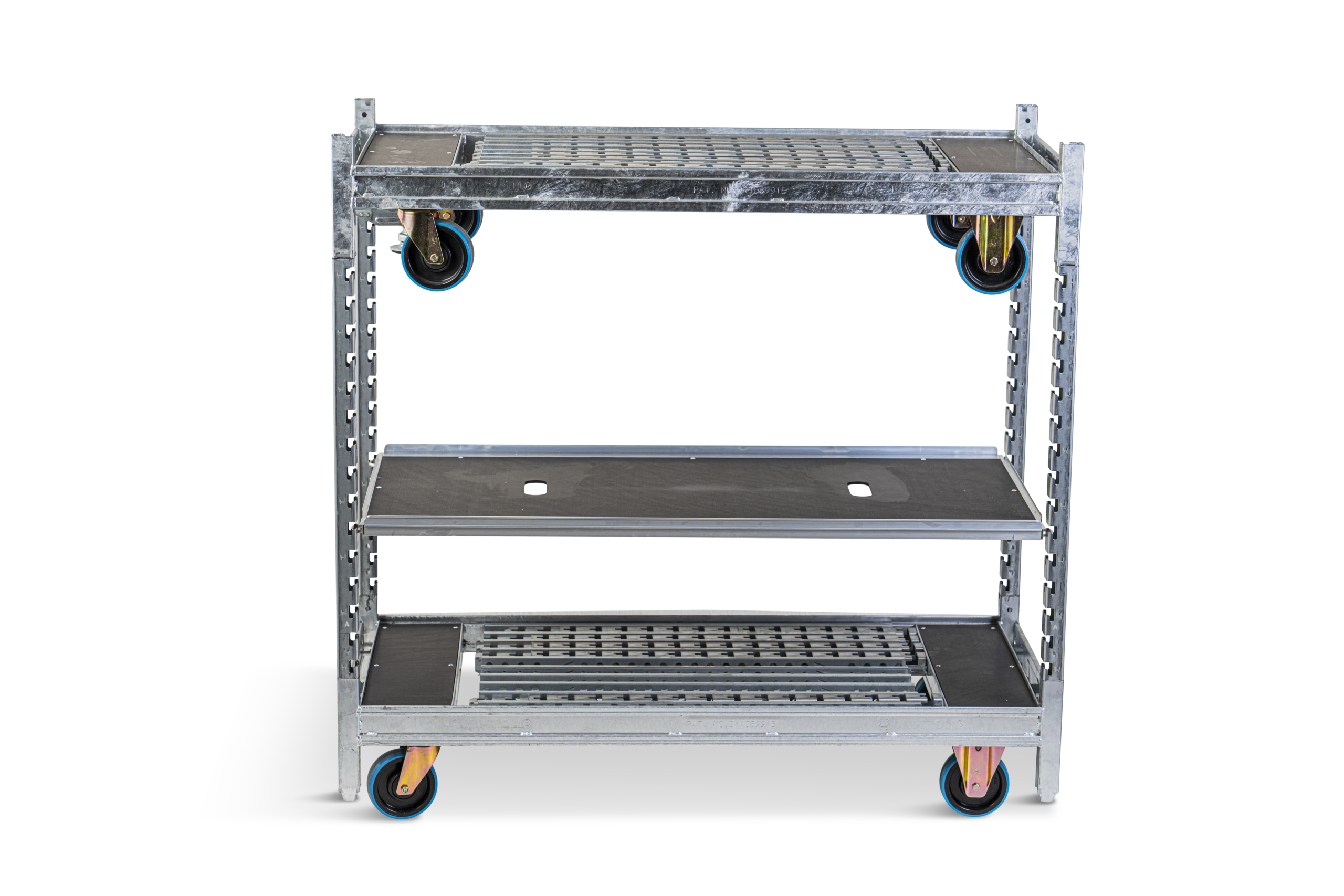

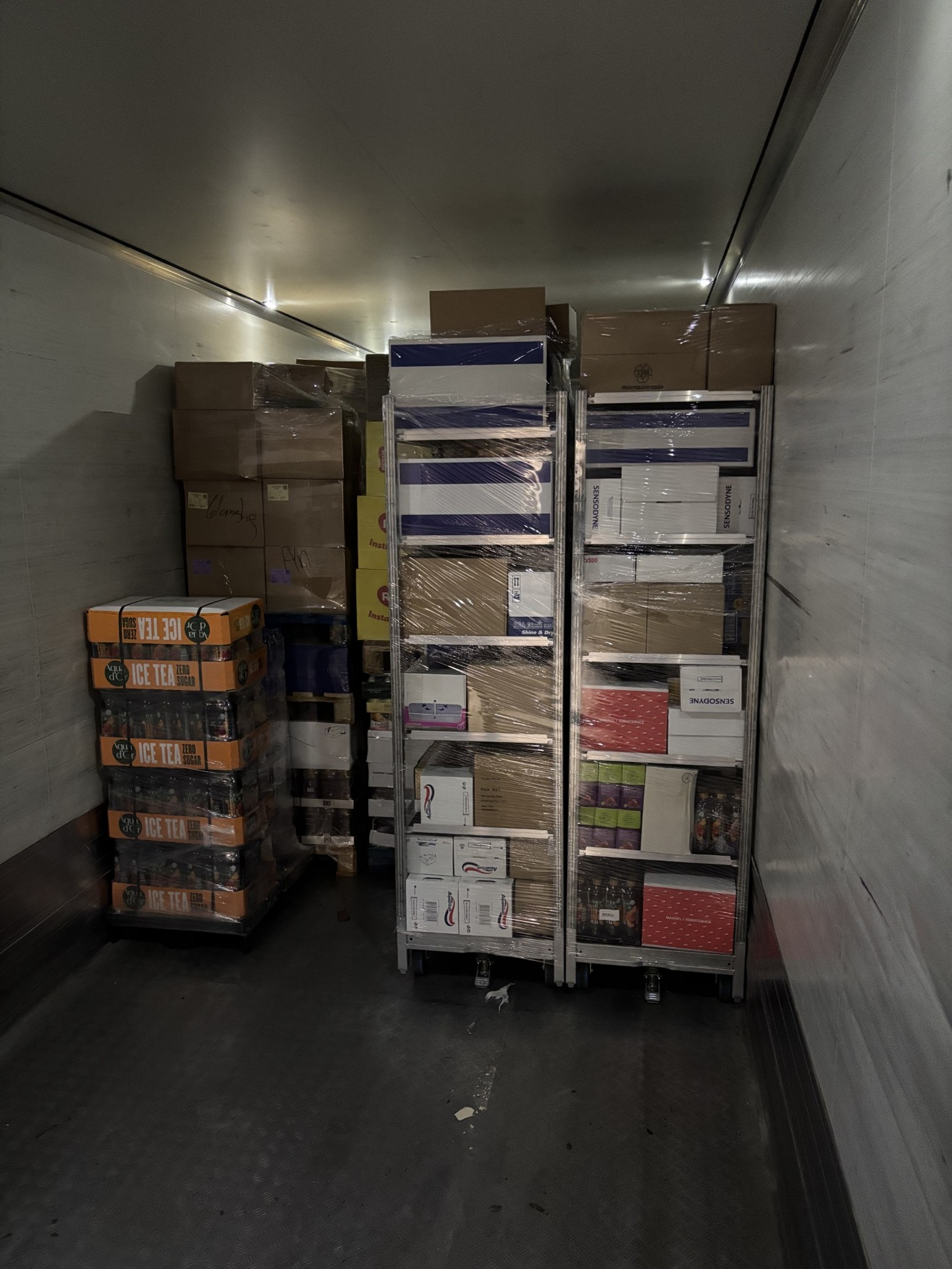

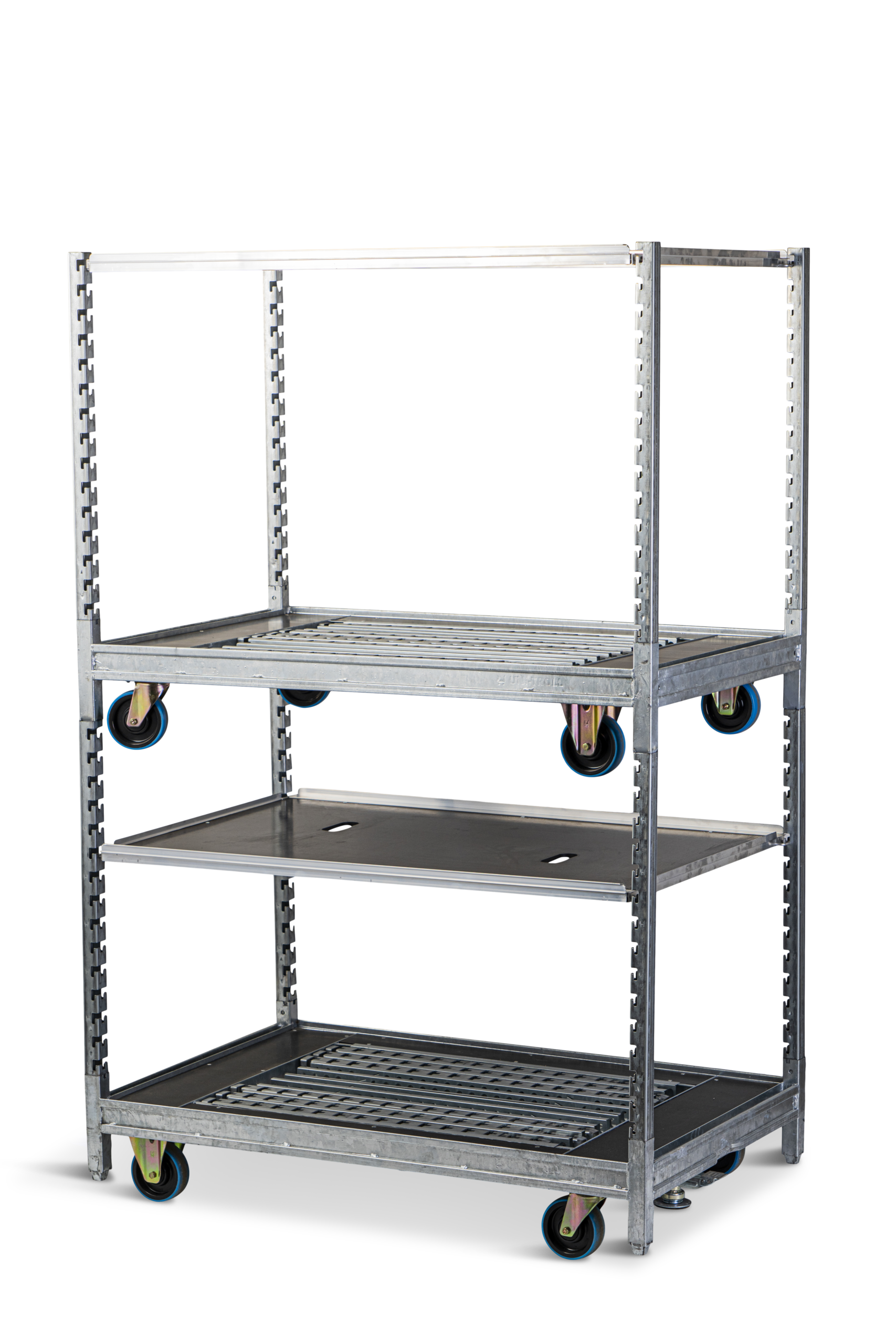

Dubbel-laags transport

Het basisframe is ontworpen om op een reeds opgebouwde trolley te worden geplaatst (minimaal met één legbord). Hierdoor ontstaat een dubbele laag, wat:

• De volledige hoogte van vrachtwagens optimaal benut

• Ideaal is voor langeafstandstransport

• Zorgt voor een veilige werkhoogte wanneer de bovenste trolley met een heftruck wordt afgezet

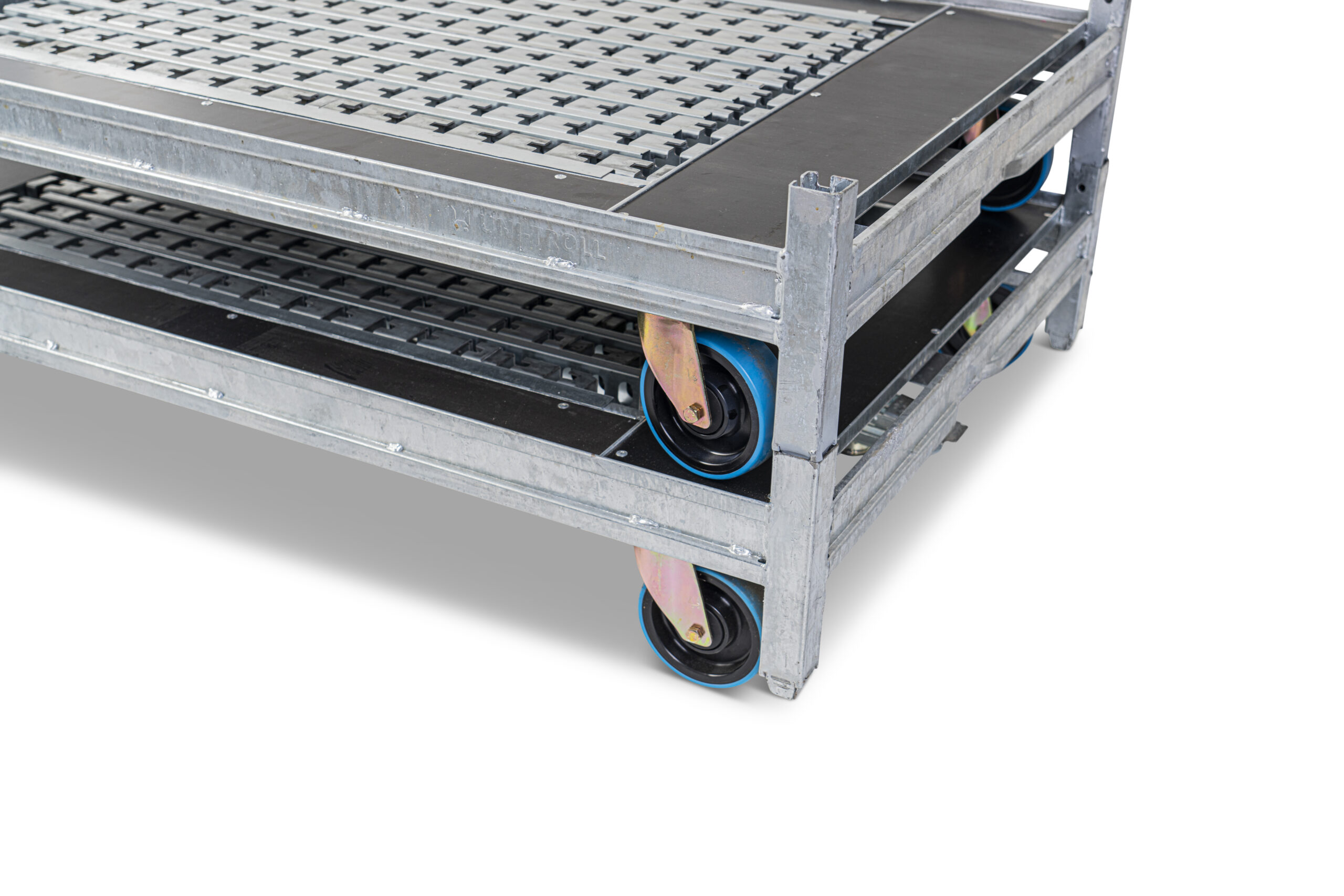

Efficiënt retourtransport

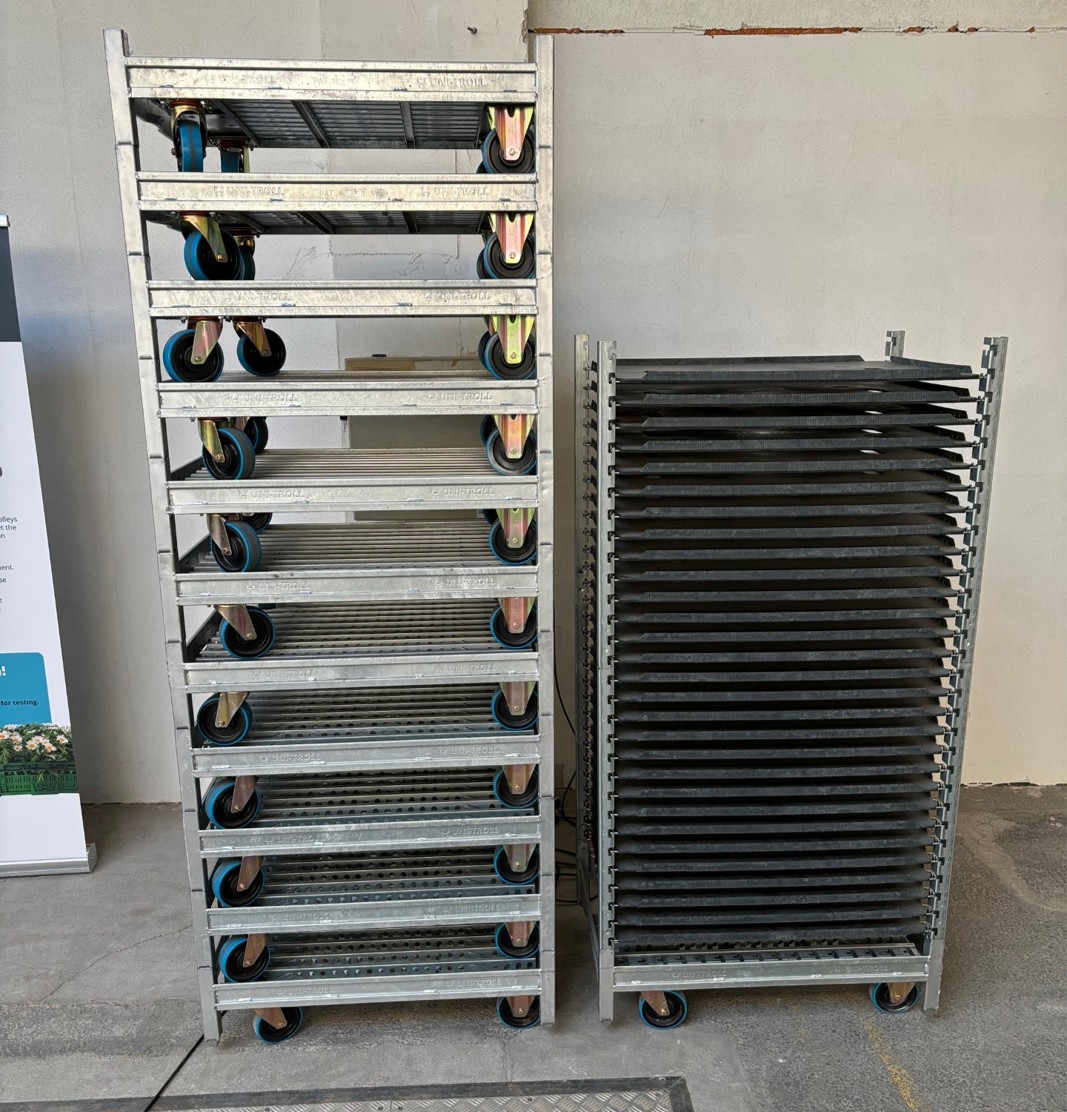

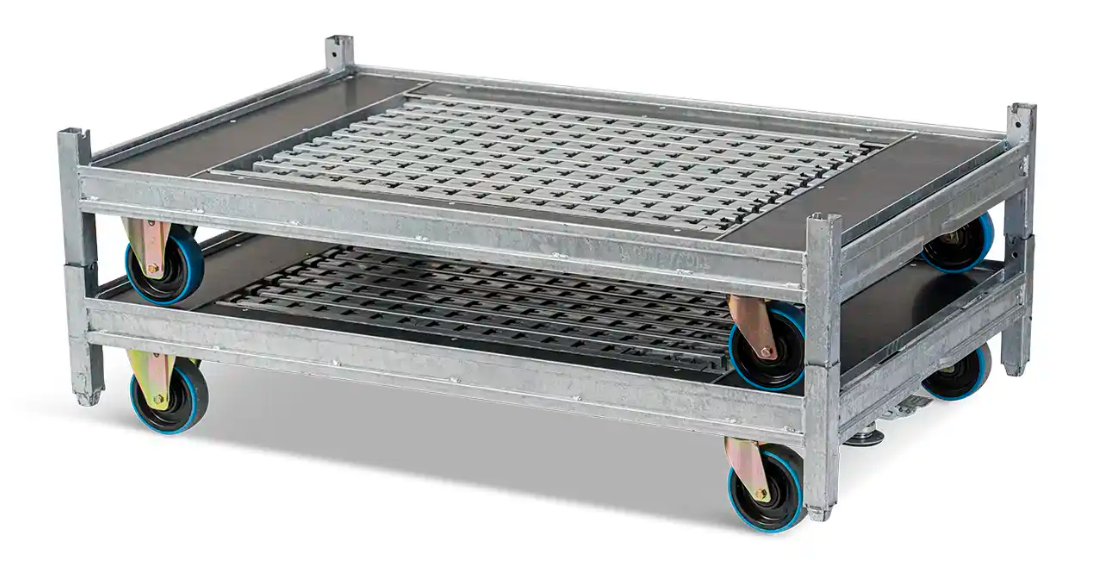

Lege basisframes mét hoekstijlen kunnen op elkaar worden gestapeld om transportkosten te verlagen.

• 12 lege basisframes gestapeld = 2580 mm hoogte

• Reductieverhouding leeg naar vol: 1 : 5,5

• 3 M4 trolleys passen naast elkaar in een standaard trailer van 2480 mm breed

Dit maakt de UNI-TROLL bijzonder geschikt voor circulaire logistieke systemen en internationale transportstromen.

Afmetingen, gewicht en draagvermogen

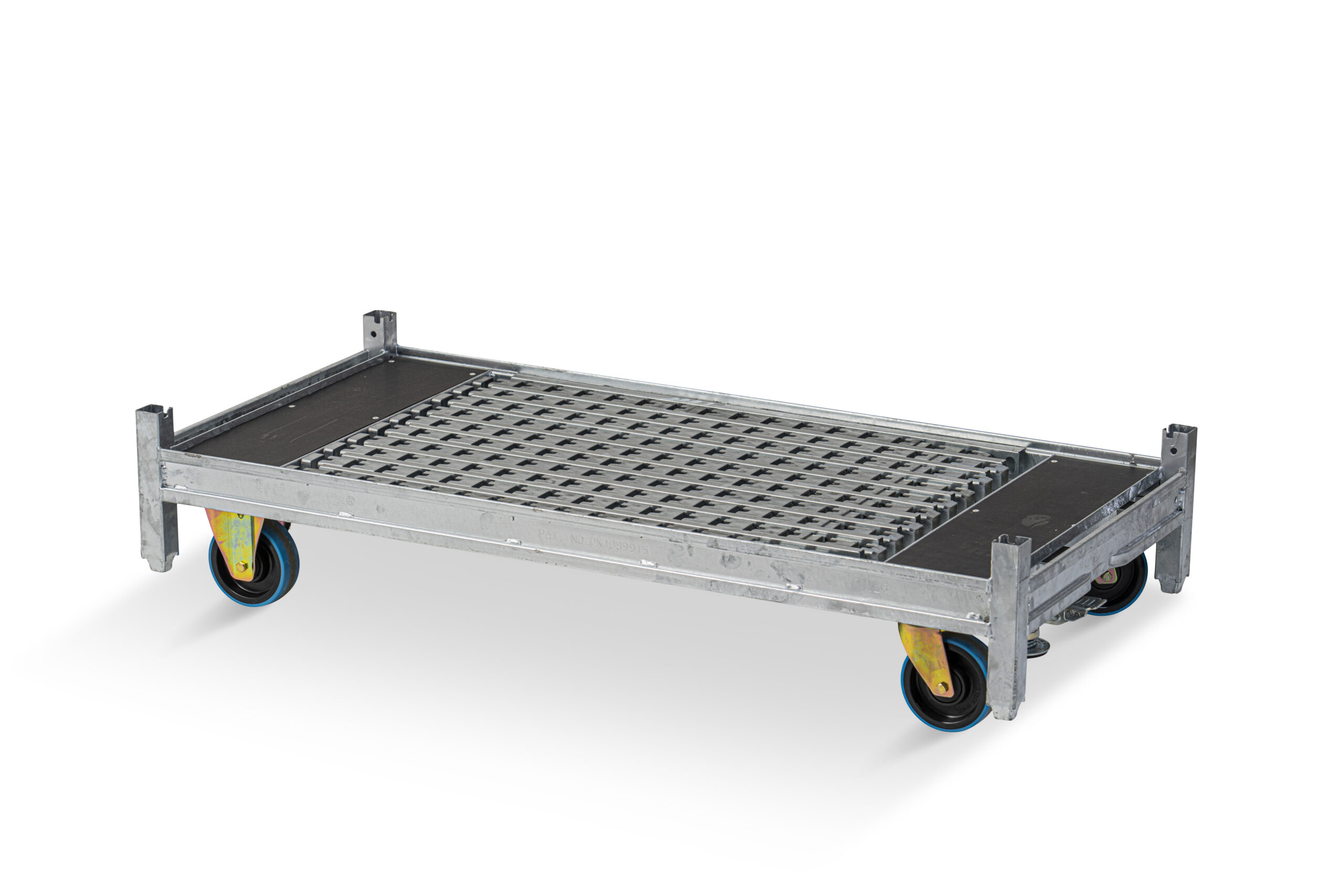

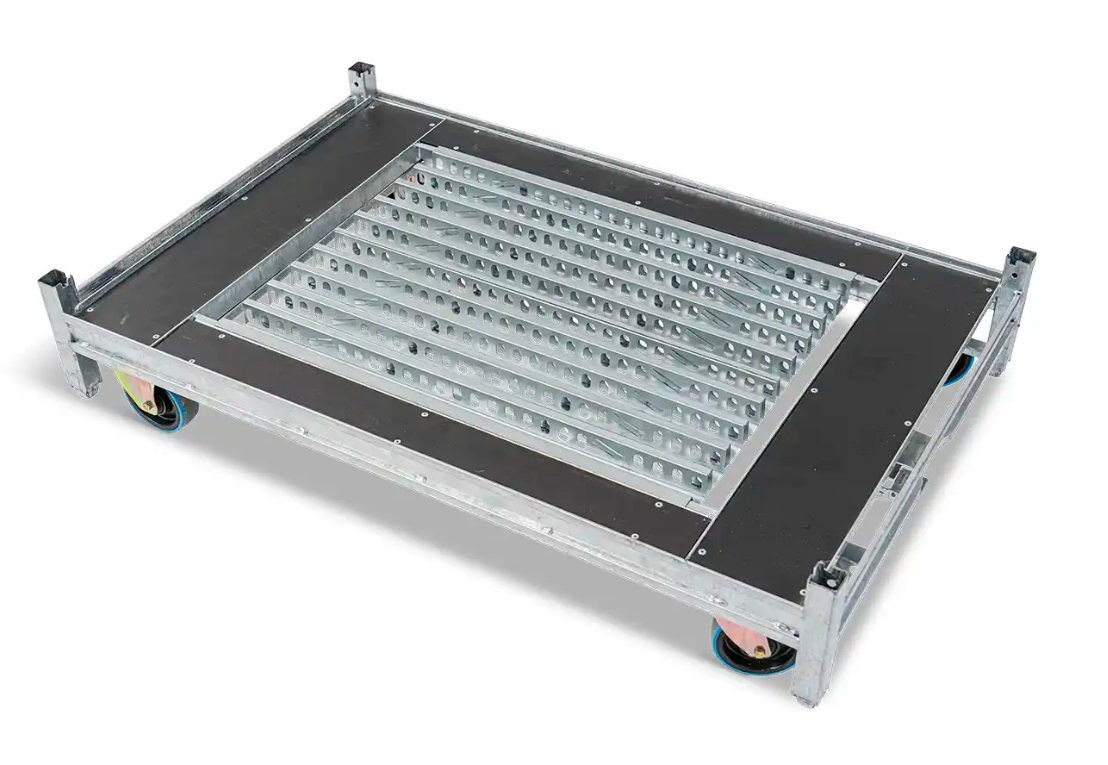

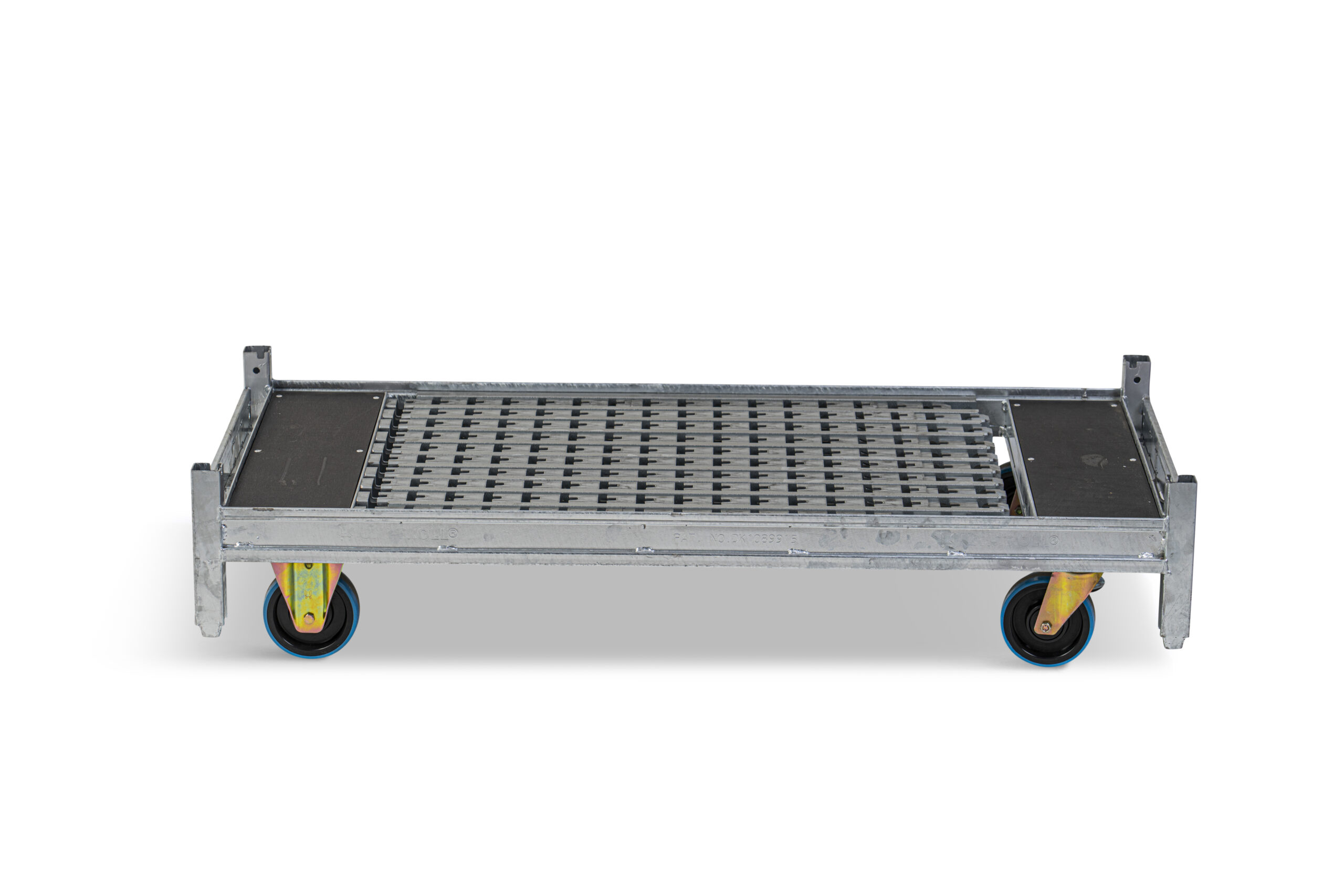

Afmetingen basisframe:

• 1291 x 816 mm (buitenmaat)

• Hoogte vloer tot bovenkant hoekgeleiders: 270 mm

• Volgende stapelhoogte: 210 mm

Gewicht (stalen uitvoering):

• Basisframe: 33,0 kg

• 12 hoekdelen: 17,0 kg

• Totaal leeggewicht: 50,0 kg

Draagvermogen:

• 400 kg SWL (Safe Working Load)

De UNI-TROLL M4 wordt vervaardigd uit staalkwaliteit SG 235 en – waar van toepassing – staal dat geschikt is voor thermisch verzinken (hot dip galvanizing), wat zorgt voor een lange levensduur.

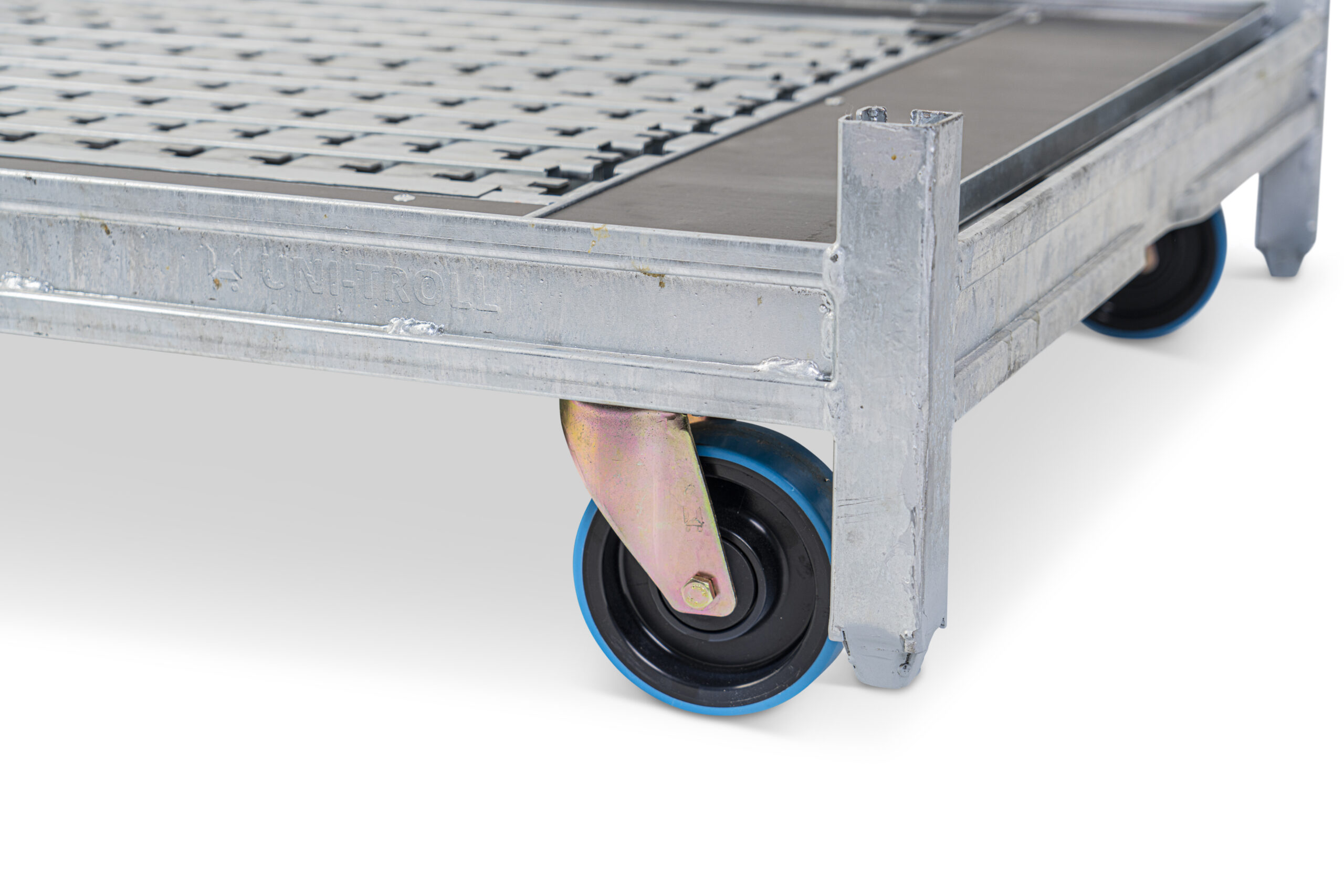

Hoogwaardige wielen voor soepel en stil intern transport

Het basisframe is uitgerust met:

• Twee zwenkwielen en twee bokwielen

• Ø125 mm dubbelkogellager wielen

• 40 mm blauwe PUR-loopvlakken

Deze combinatie garandeert:

• Soepele manoeuvreerbaarheid

• Geluidsarm rijden

• Vloerbescherming

• Eenvoudige wielvervanging dankzij vier speciale bevestigingsbouten

Het frame is bovendien voorbereid op montage van een UT lift brake voor extra veiligheid.

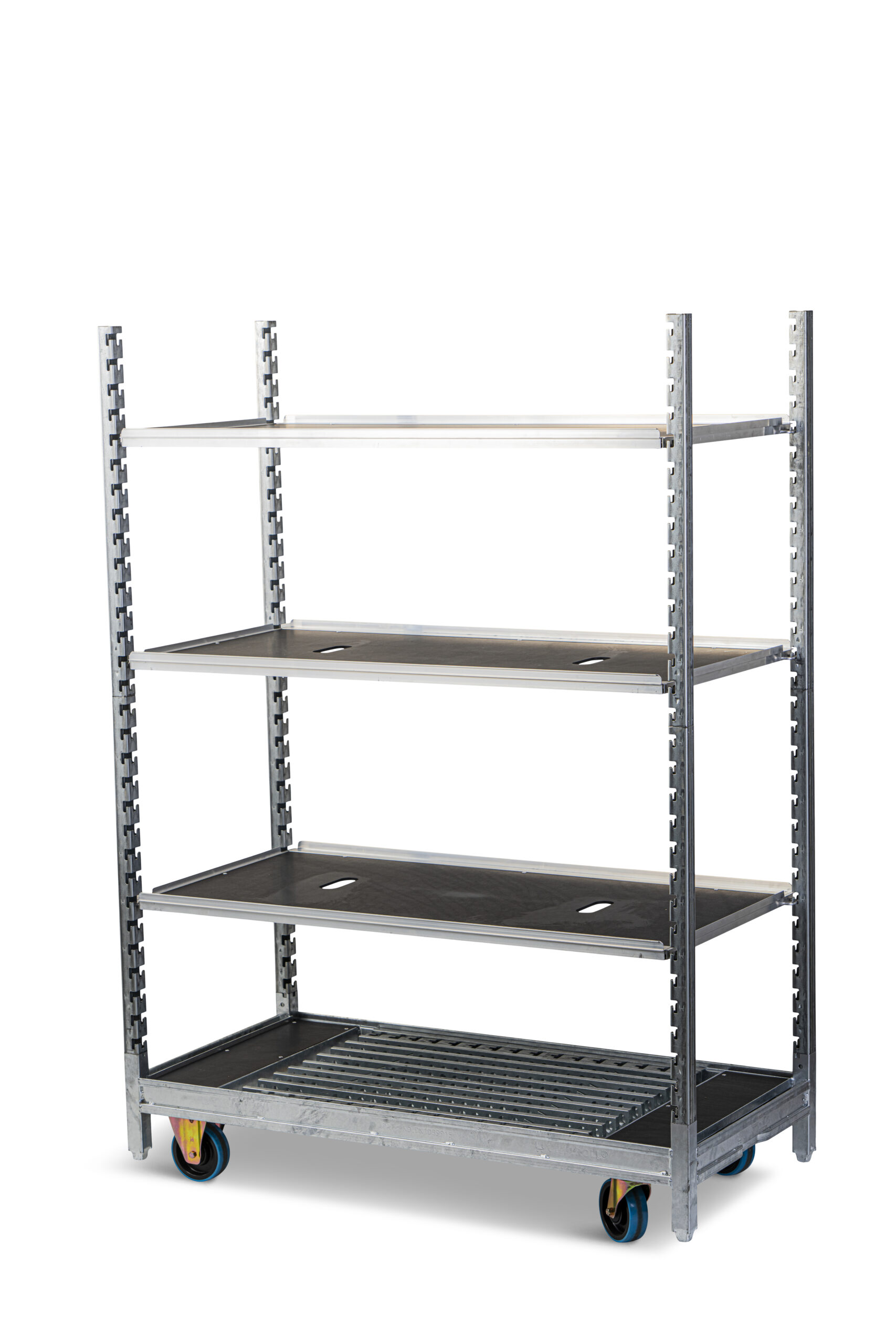

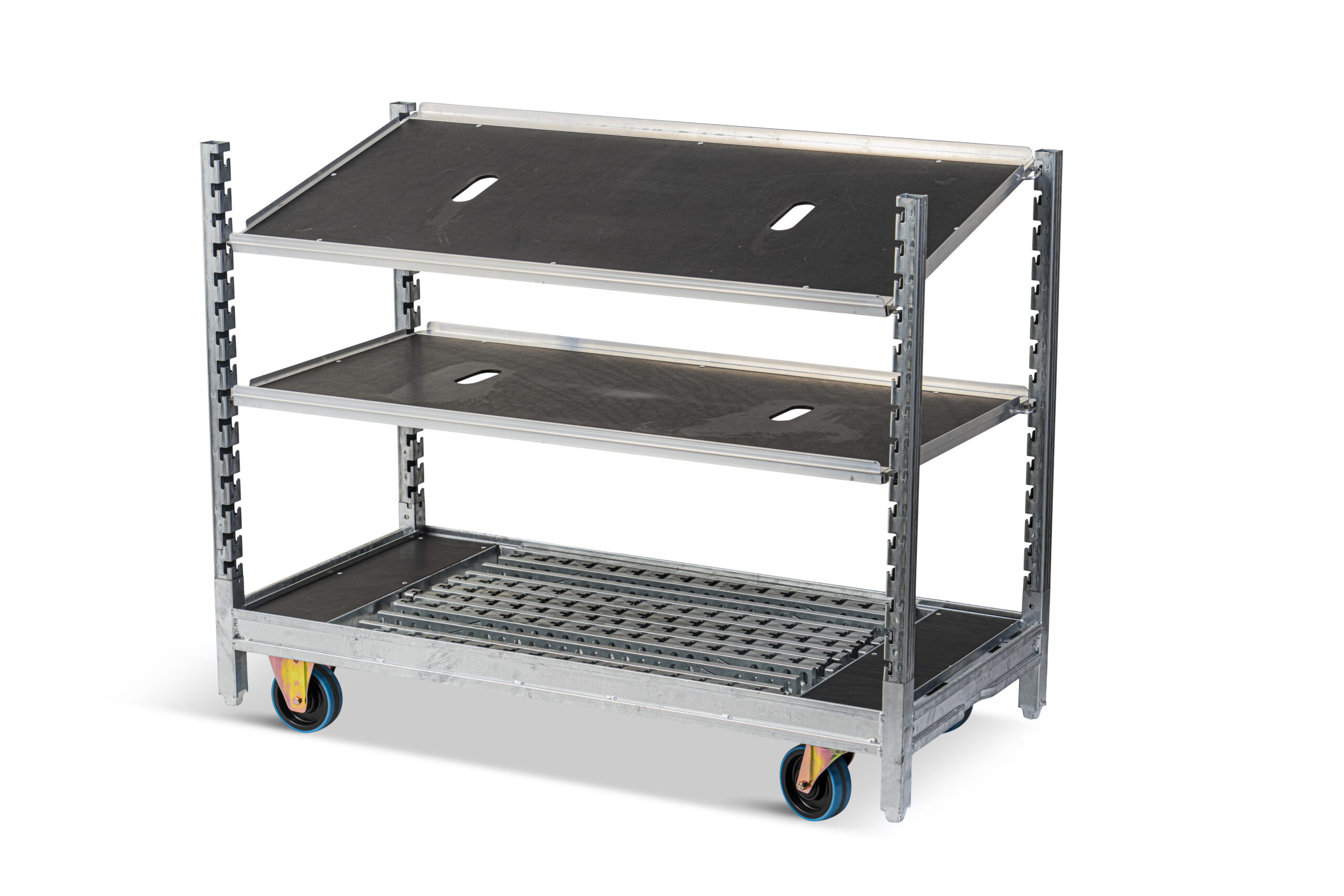

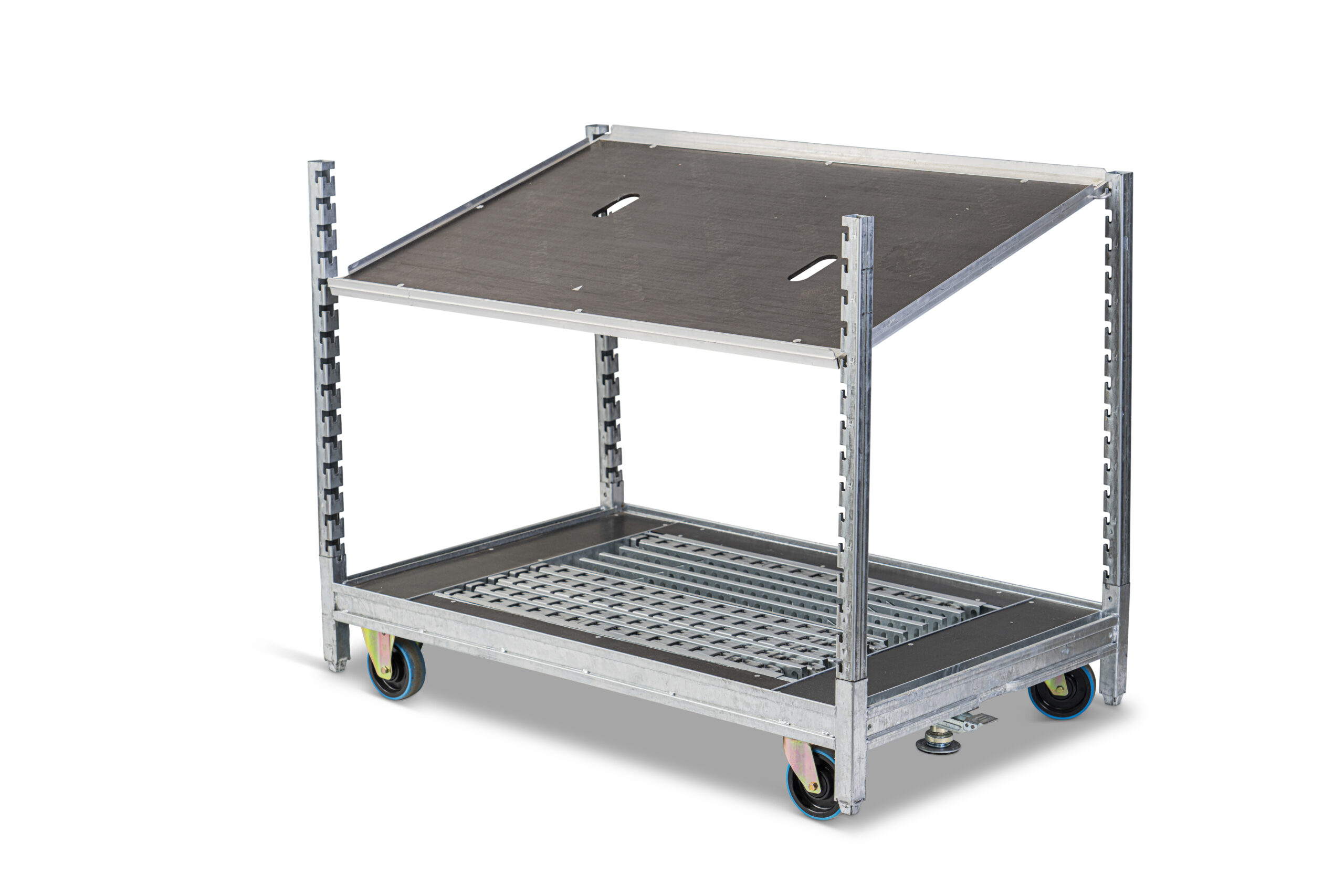

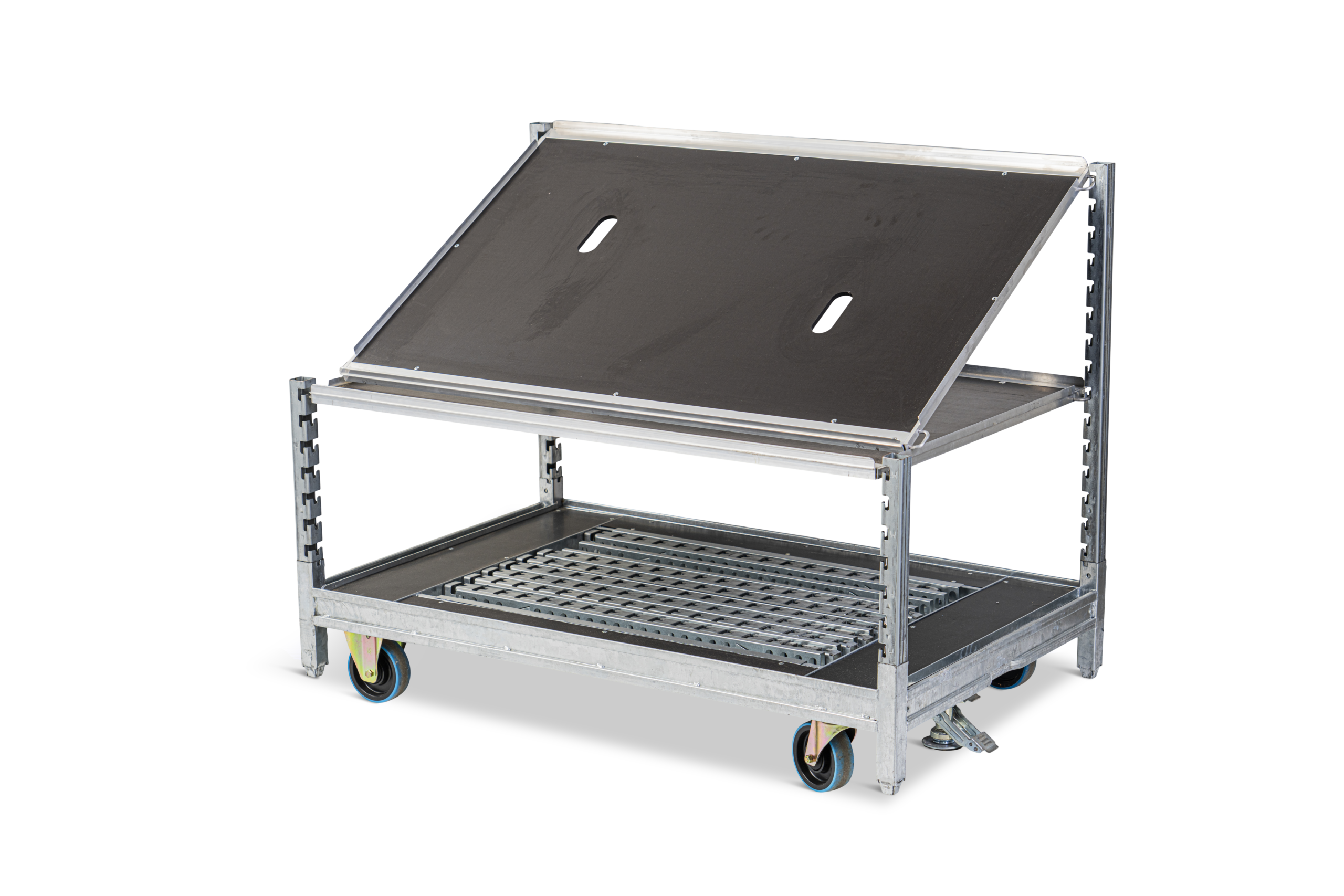

Legborden (Plywood / Aluminium) – geschikt voor automatisering

De M4 legborden zijn beschikbaar in een Plywood/Aluminium uitvoering en bieden:

• 100 kg UDL draagvermogen per legbord

• Eigen gewicht van slechts 6,3 kg

• 50 mm instelbare hoogtes via gaten in de hoekstijlen

In elke hoek van het legbord bevindt zich een sterke haak die in de gaten van de stijlen grijpt. De interactie tussen haak en gat is een gepatenteerde constructie, wat zorgt voor een veilige en stabiele positionering.

Geoptimaliseerd voor automatisering

Het plaatsen van legborden kan:

• Handmatig

• Machinaal

• Met robotarmen

Ook lege legborden kunnen worden gestapeld op het basisframe (zonder stijlen), mits gezekerd met spanbanden. De eenvoudige en repeteerbare constructie maakt de UNI-TROLL uitermate geschikt voor geautomatiseerde logistieke processen.

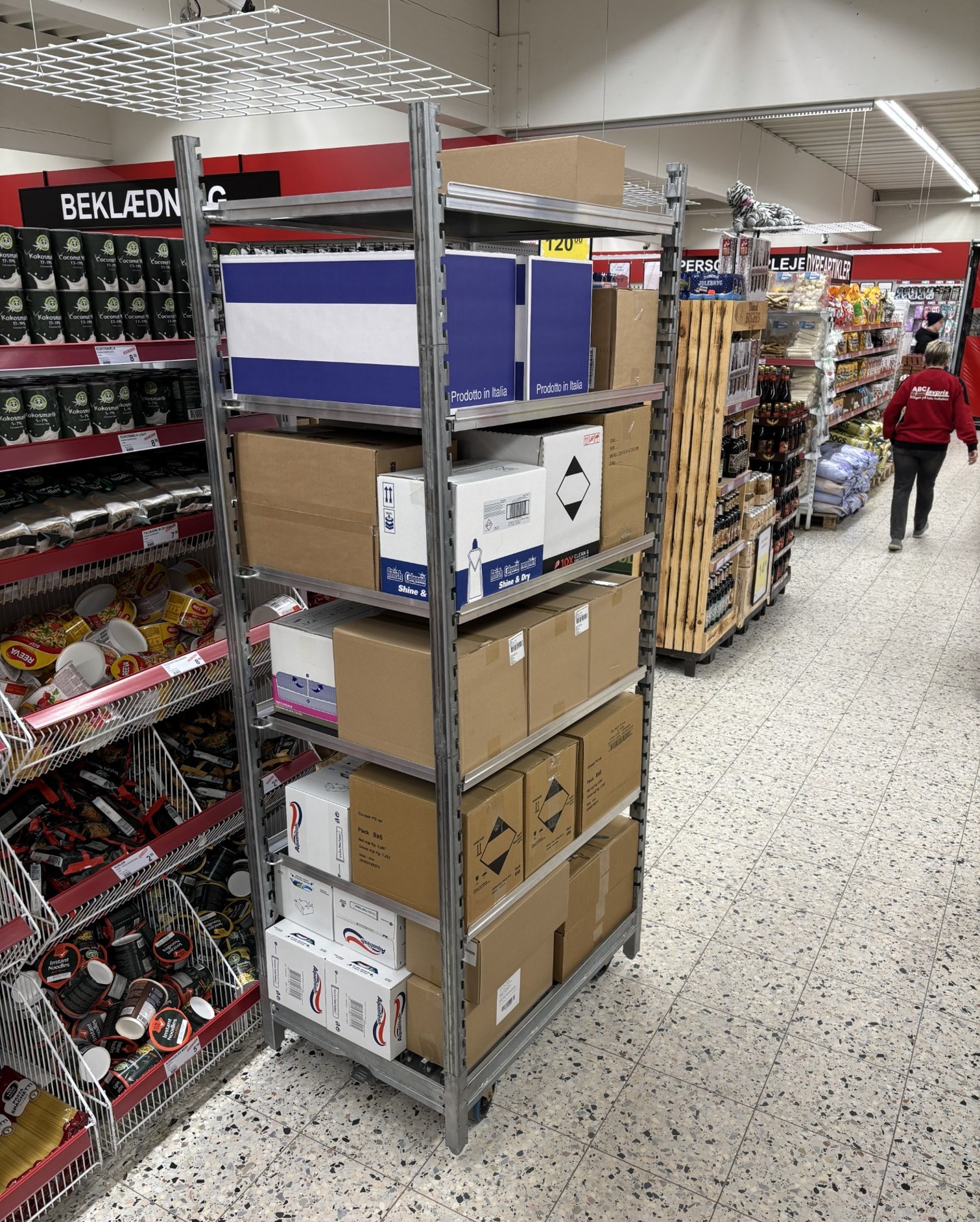

Ideaal voor onder andere:

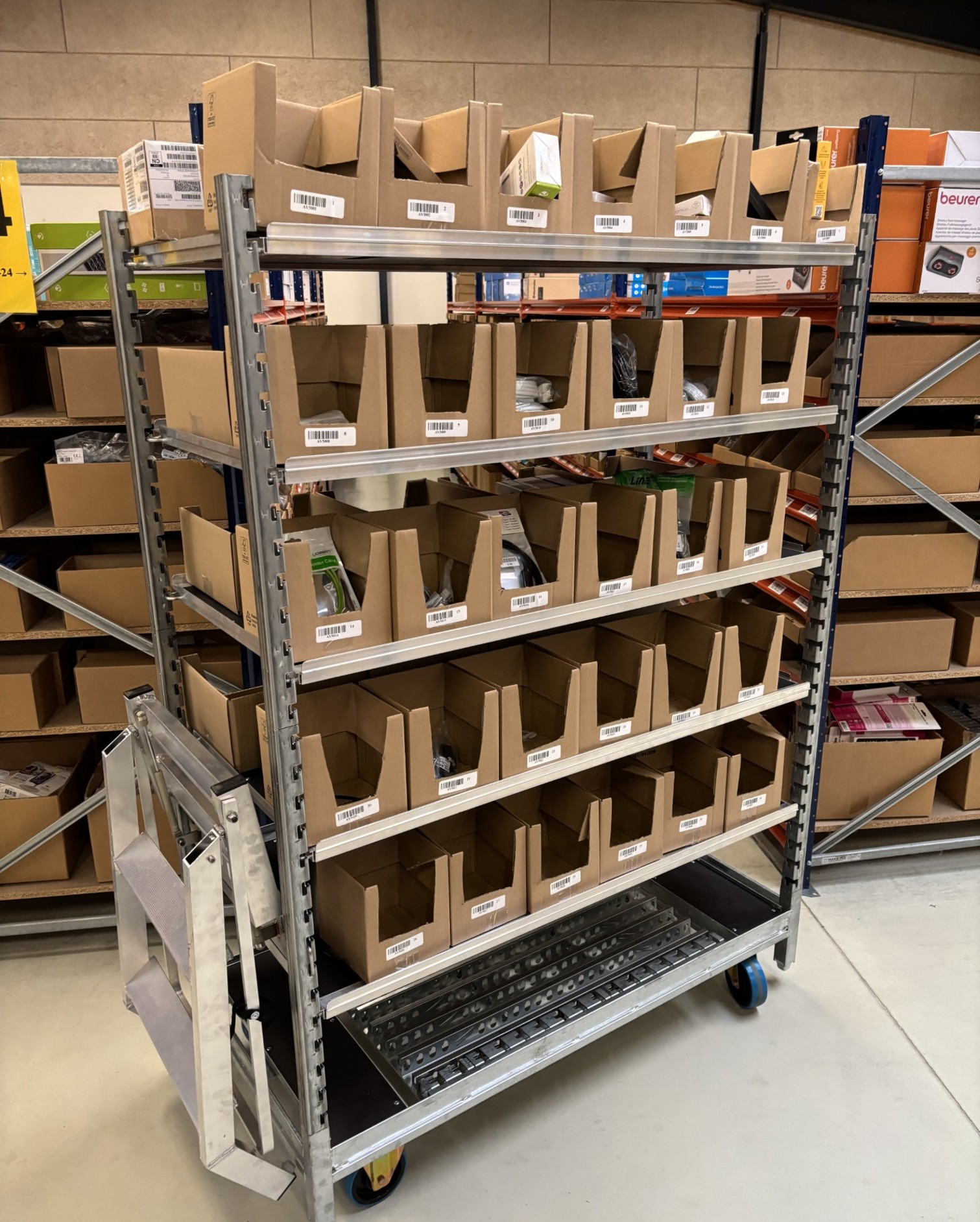

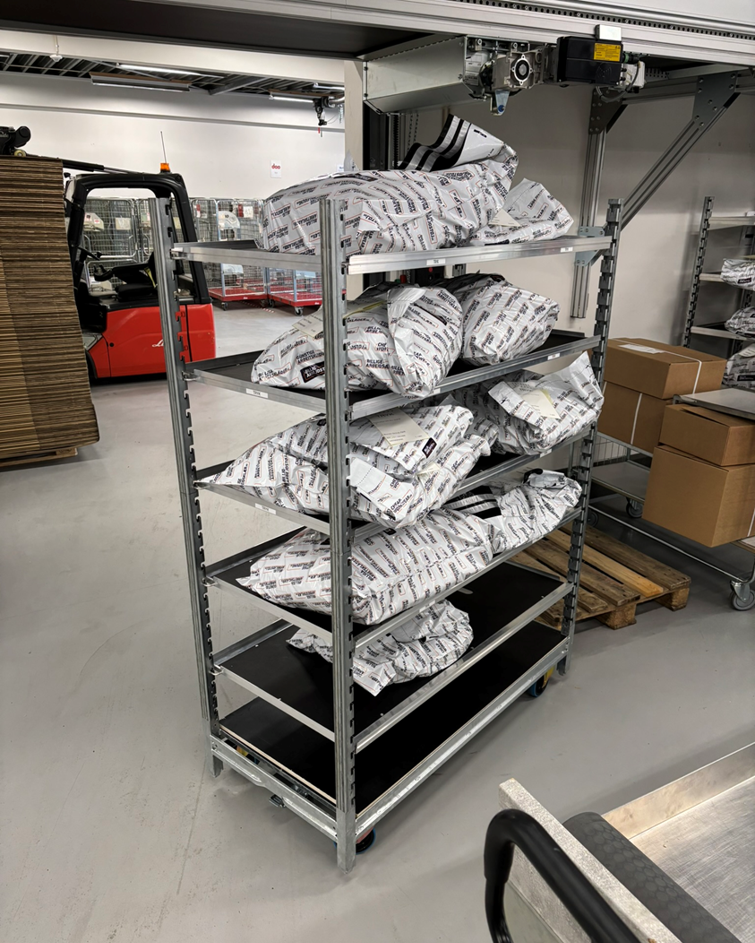

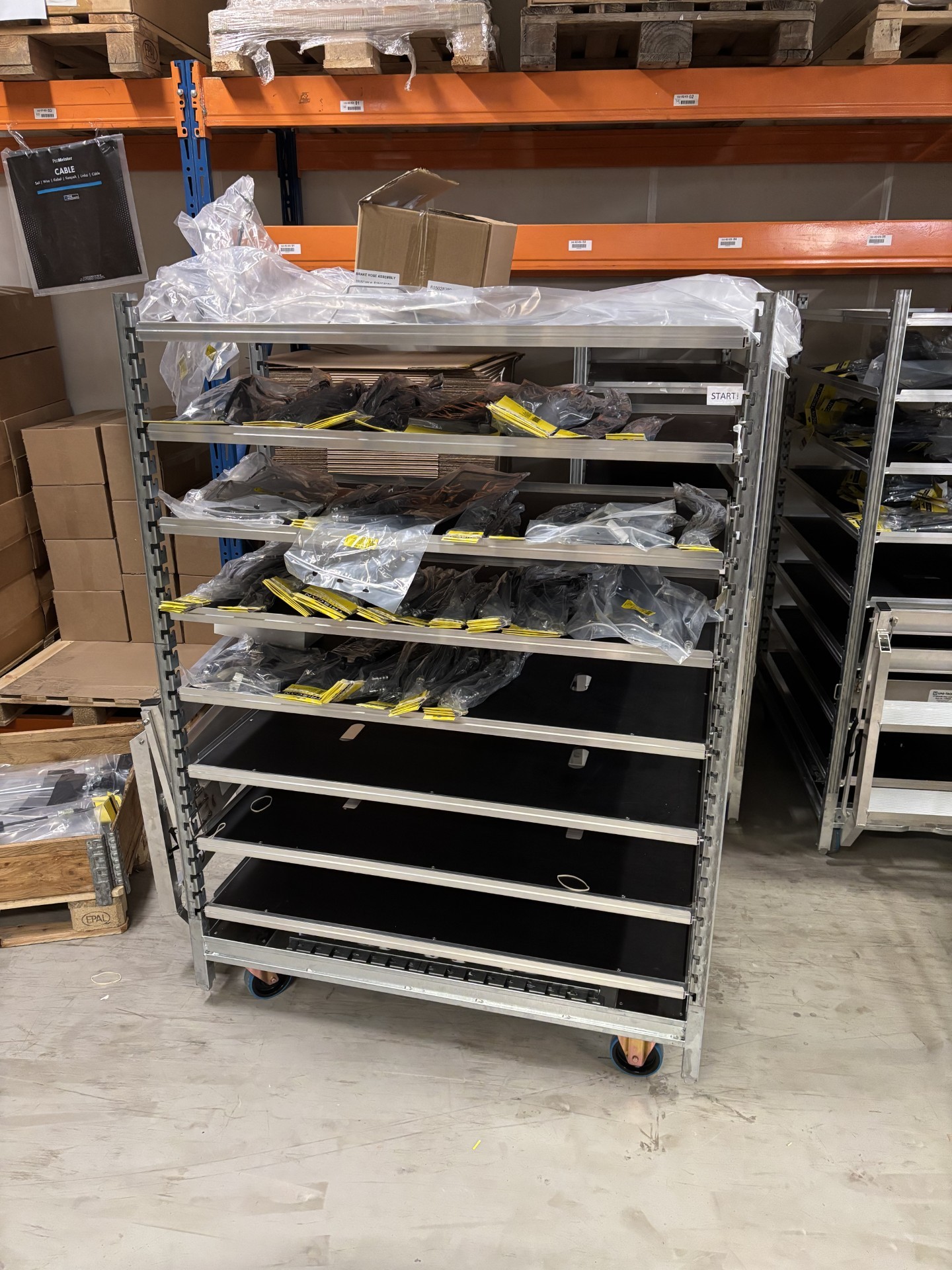

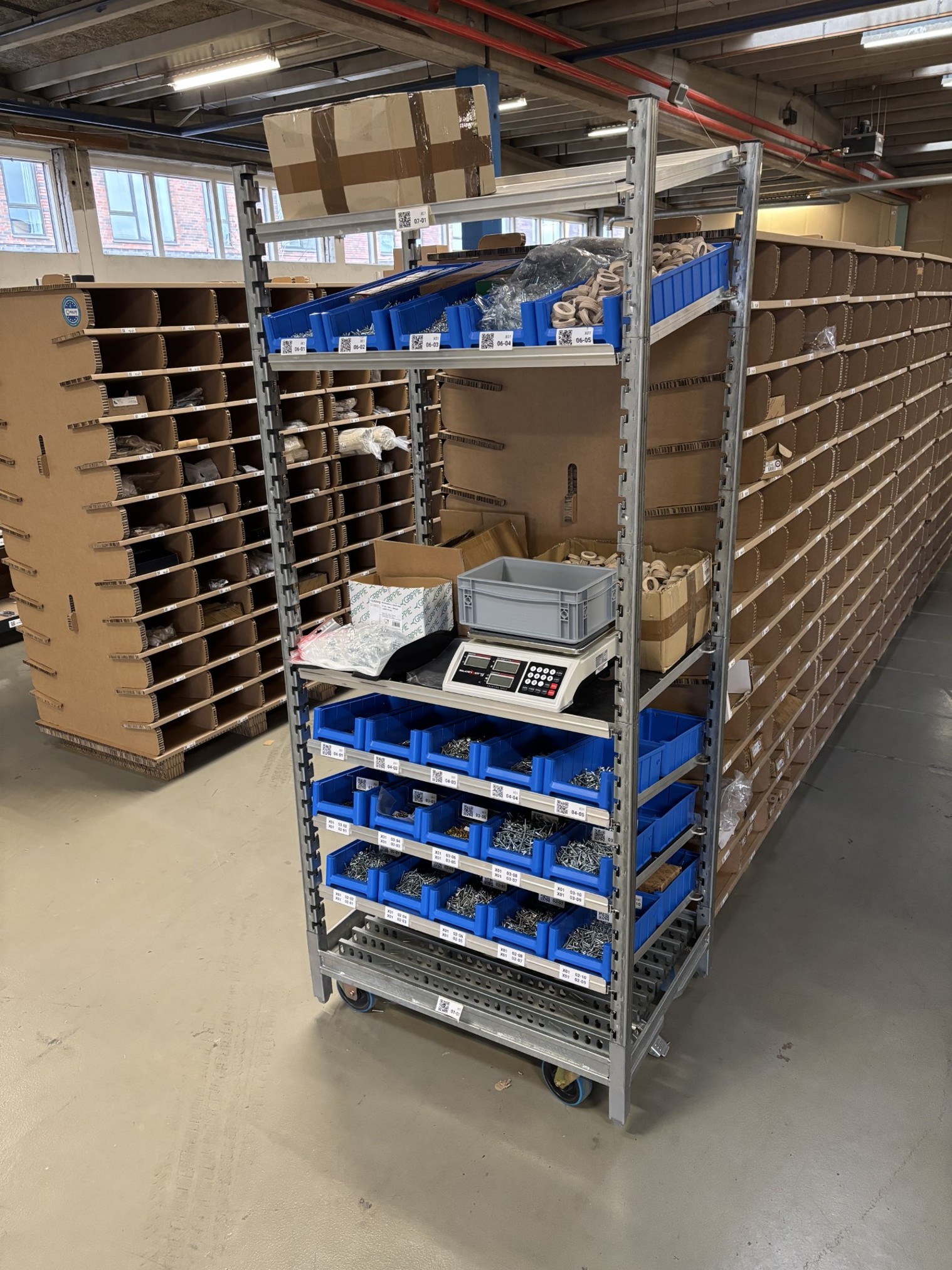

• Orderpicking in magazijnen

• Intern transport van ISO-boxen

• Productie- en assemblagelijnen

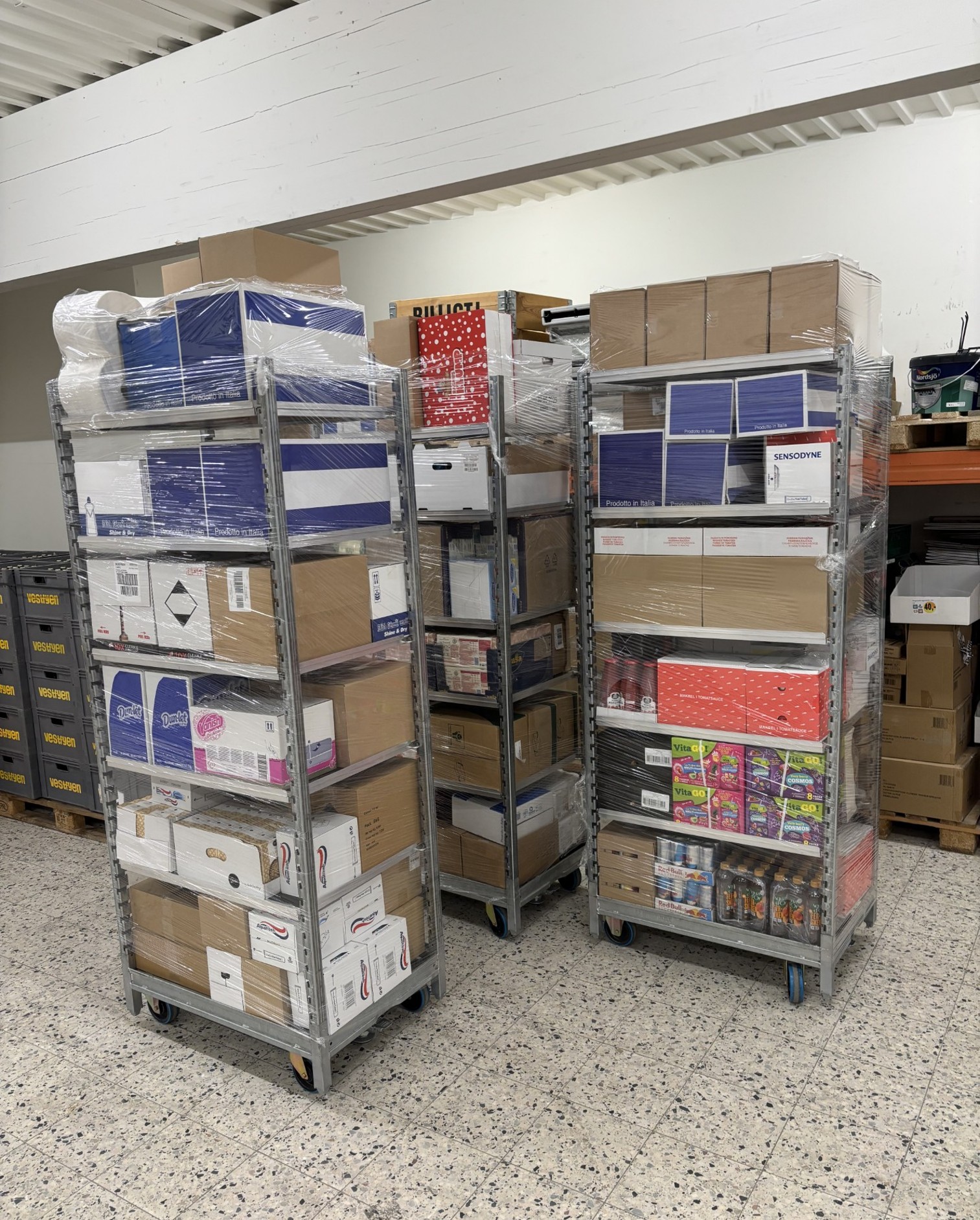

• Distributiecentra

• E-commerce fulfilment

• Geautomatiseerde warehouses
